Trv 24GHz na bazie modułów Stratex

[SP4ELF]

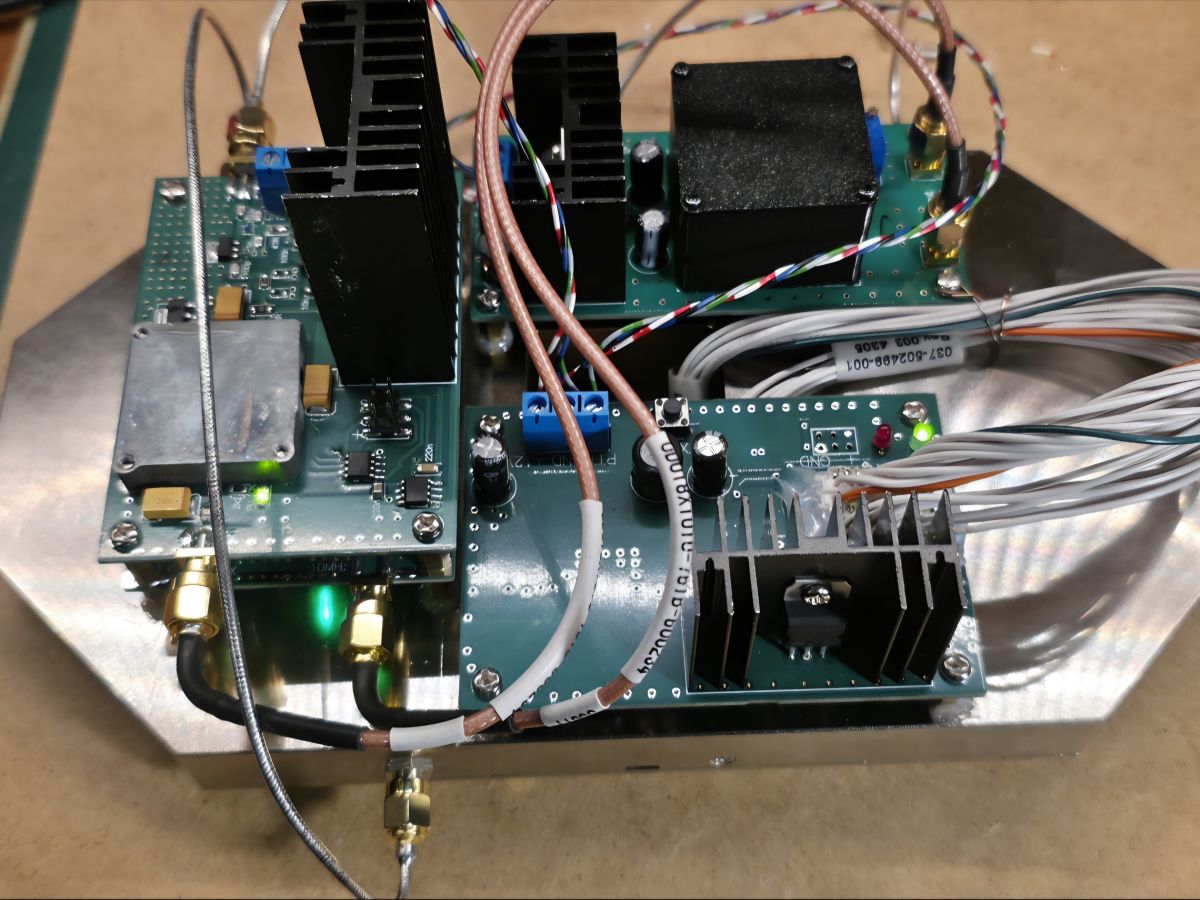

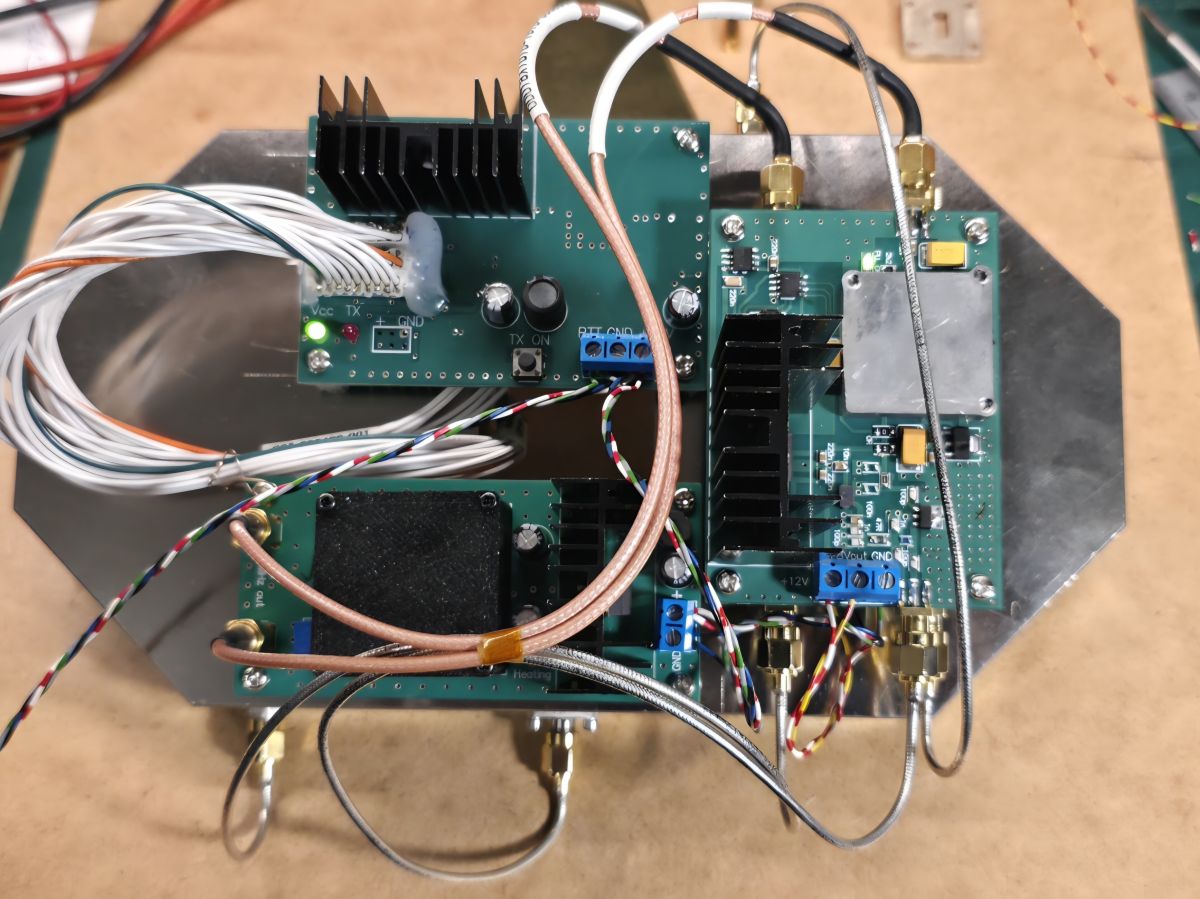

Na ostatnim spotkaniu w Swornychgaciach pojawił się ciekawy zestaw transwertera 24GHz bazujący na module Stratex .Konstrukcja została opracowana przez Andrzeja SP8XXN. Część nadawcza modułu pracuje z mocą okolo 600-900mW .W załączniku diagram połączeń oraz zdjecie prototypu .Konstrukcja jest bardzo ciekawa i stanowi ciekawą alternatywę dla zestawów wavelab. Są opracowane  zestawy transwertera i konwertera .
Więcej informacji wkrótce jak otrzymam  swój zestaw.



Zestaw podczas  łączności na jednej z wież widokowych w okolicach Swornychgaci.


Marek SP4ELF

[SP1N]

Andrzeja super było słychać w Swornych z tego prototypowego zestawu.

[YO3FWL]

Sorry for posting in English.

Seeing the post here and then a video posted on X by SP9DLM Darek, I decided it was time to put the Stratex module and PLL to work that I had already had in the closet for more than a year.
I also took the PSU and control module for the PLL from Andrzej, and as a 2300/432MHz transverter I used an SG-LAB transverter that had been unused for some time.
At the output I mounted a manufactured power attenuator, to reduce the power from 34dBm to 9dBm as needed by the 24 GHz block on the tx input, then I assembled everything in a PVC box.

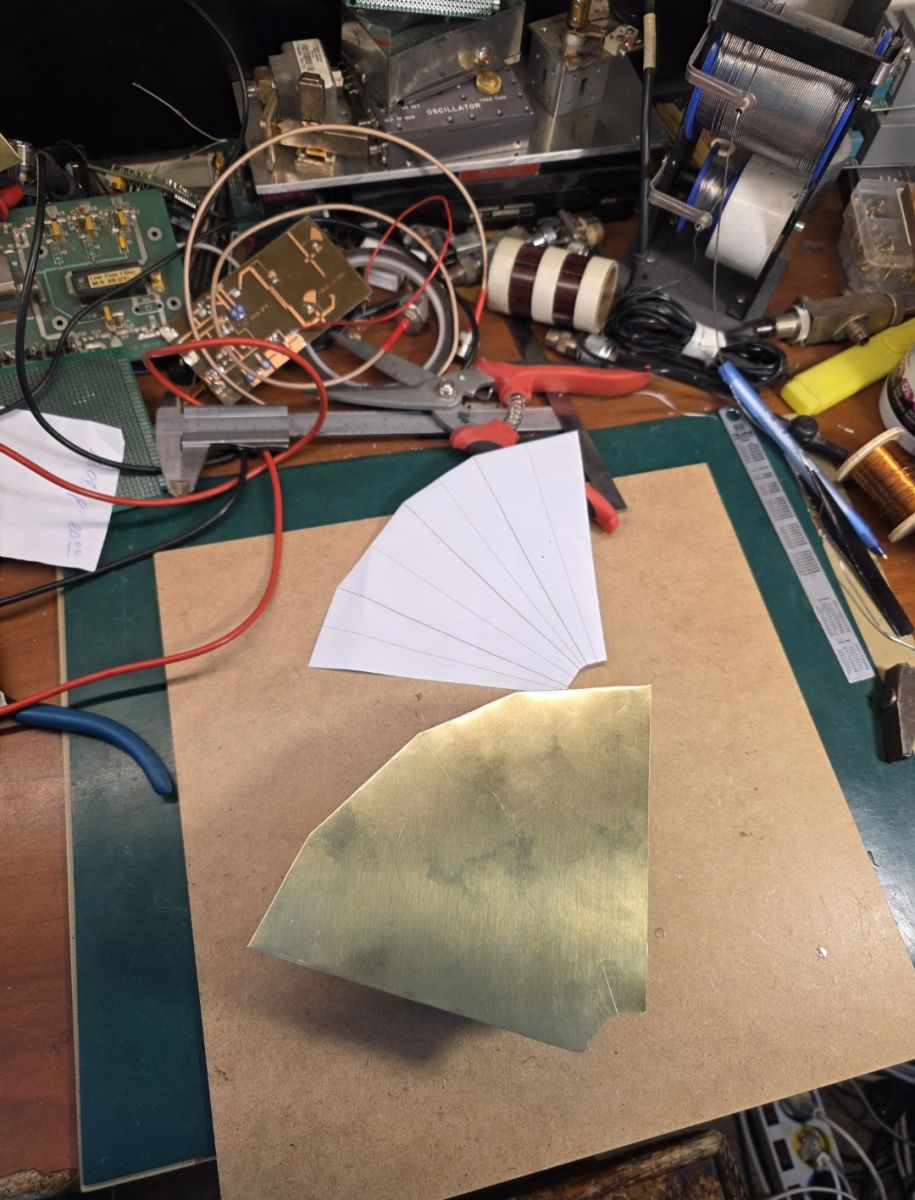

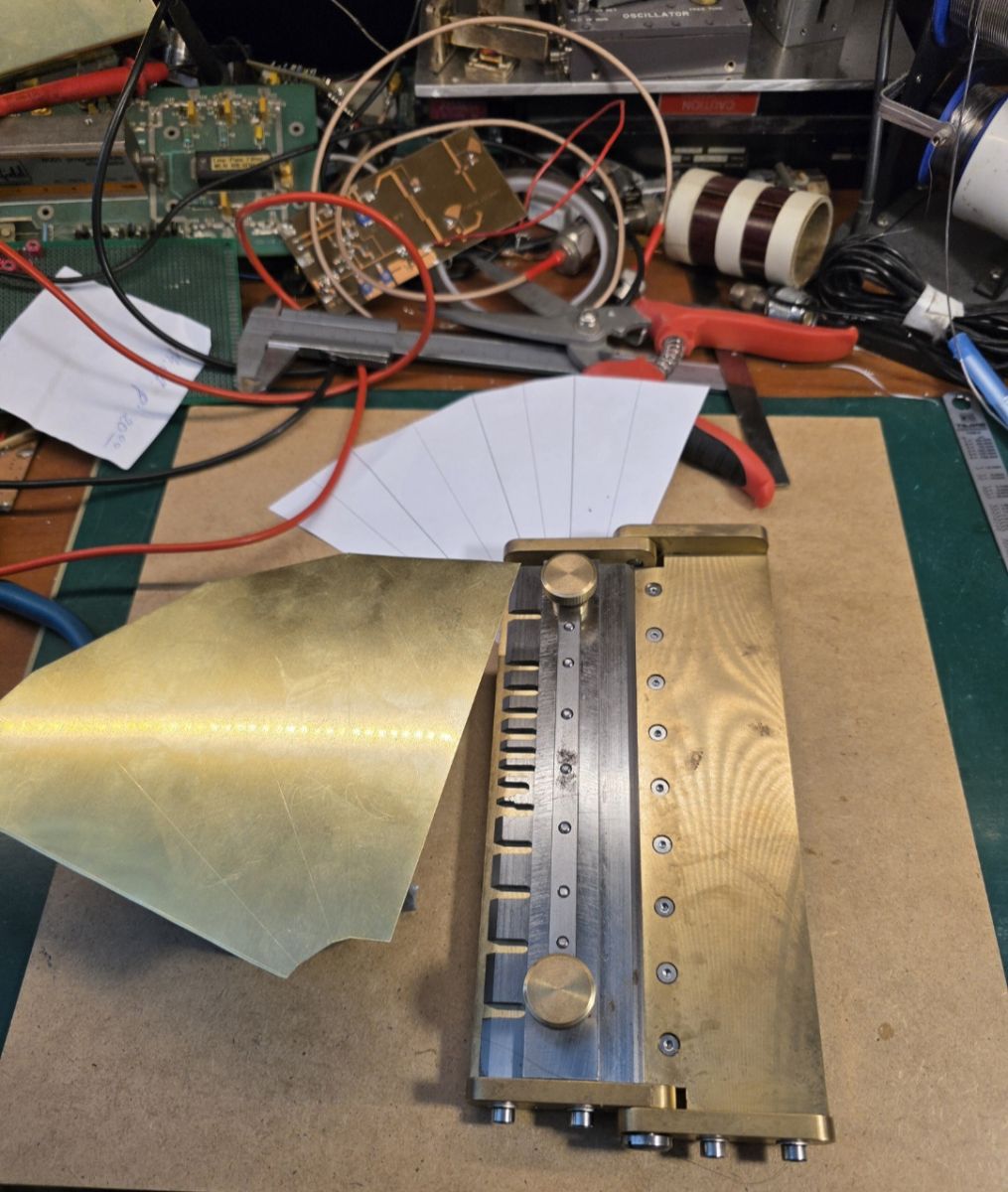

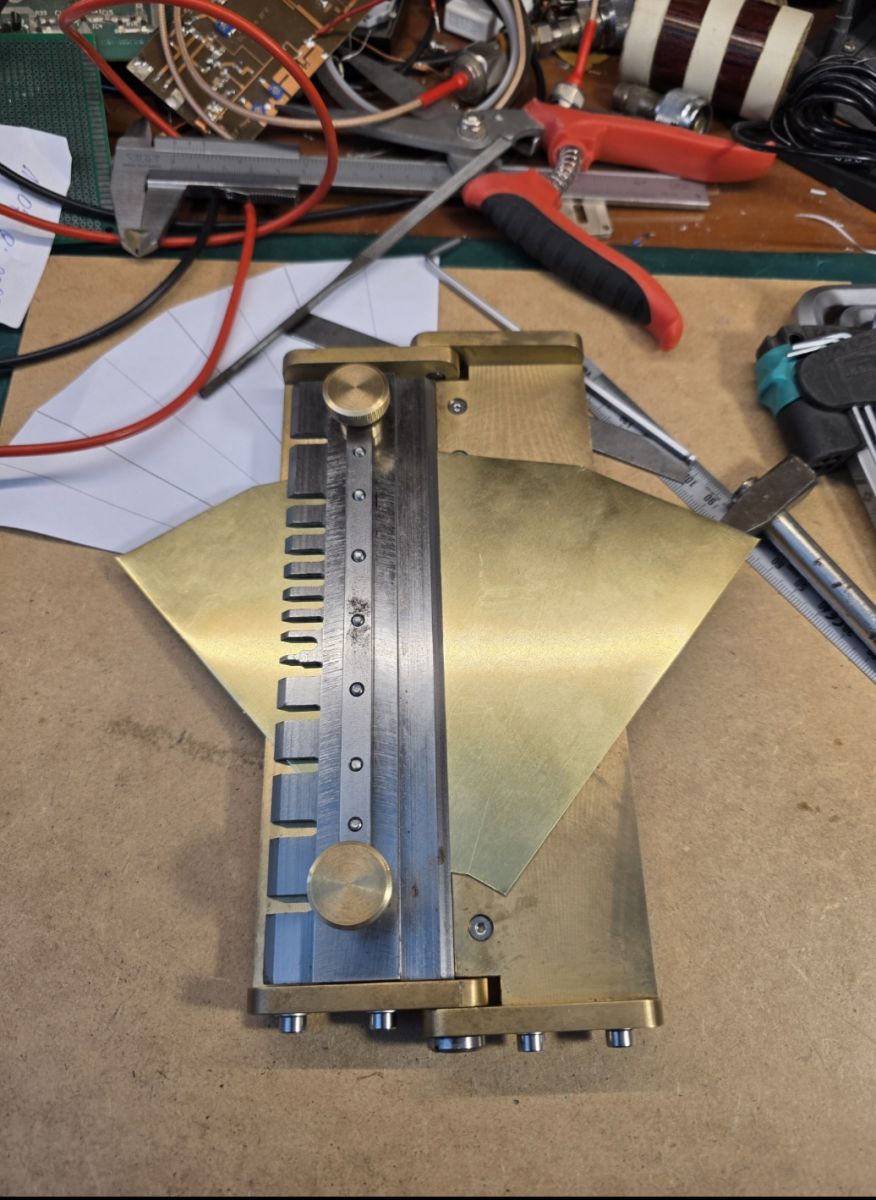

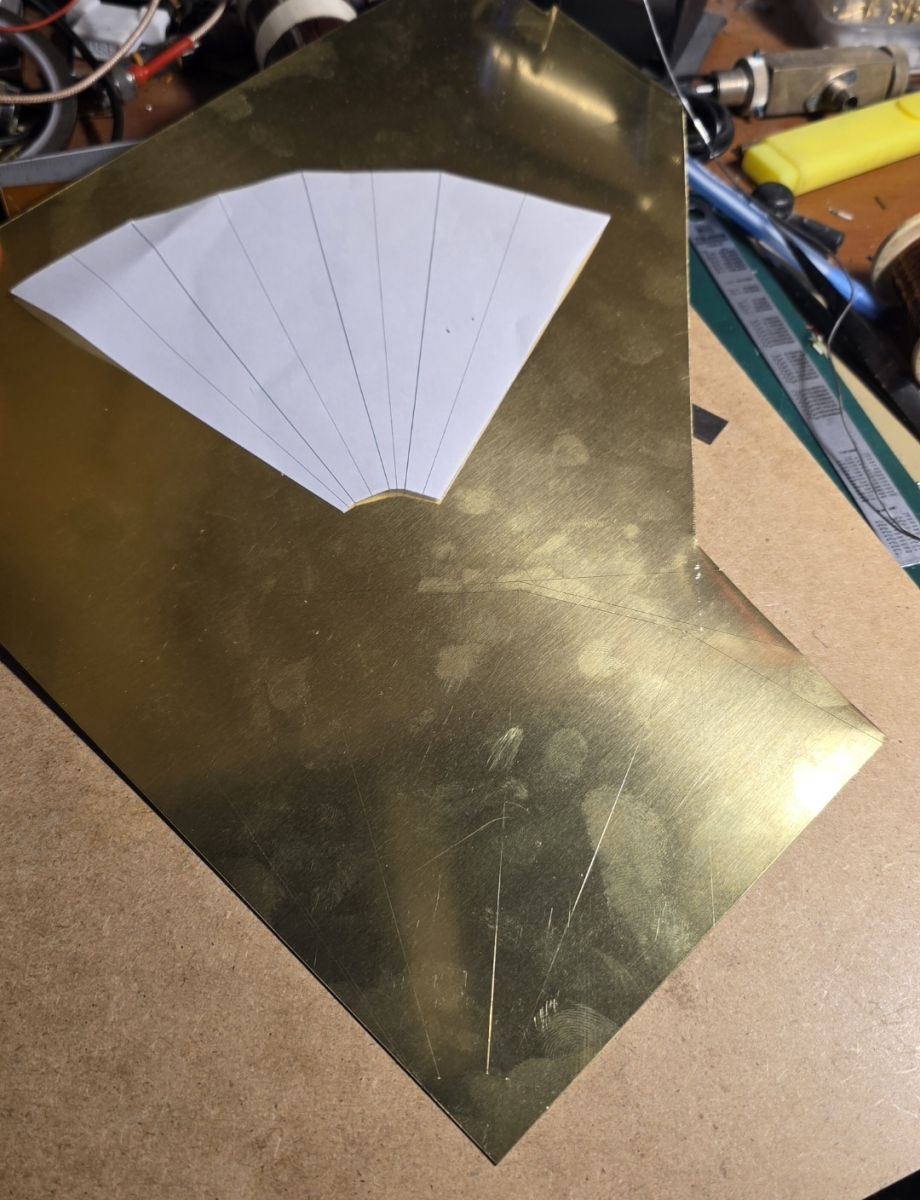

Since everything was working correctly, I moved on to making the flanges and then the Horns. I calculated a Horn that came out at 22dBi, which I could print on an A4 sheet of paper, as the printer can do, and which I could then overlay on the 0.3mm Brass sheet from which I made the horns.
On Sunday, April 20, I made the first QSO at 100km with Jack - YO3GNF, using the new transverter, with Jack - YO3GNF, who was portable on the mountain at 100km away.
Strong S9 signals give us hope that the small transverter promises QSOs at even greater distances. At the moment, one of the problems for us is the locations, most of which are not accessible by car.

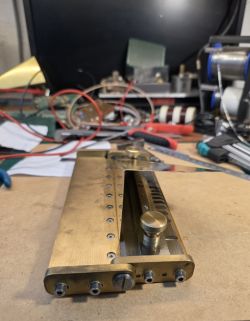

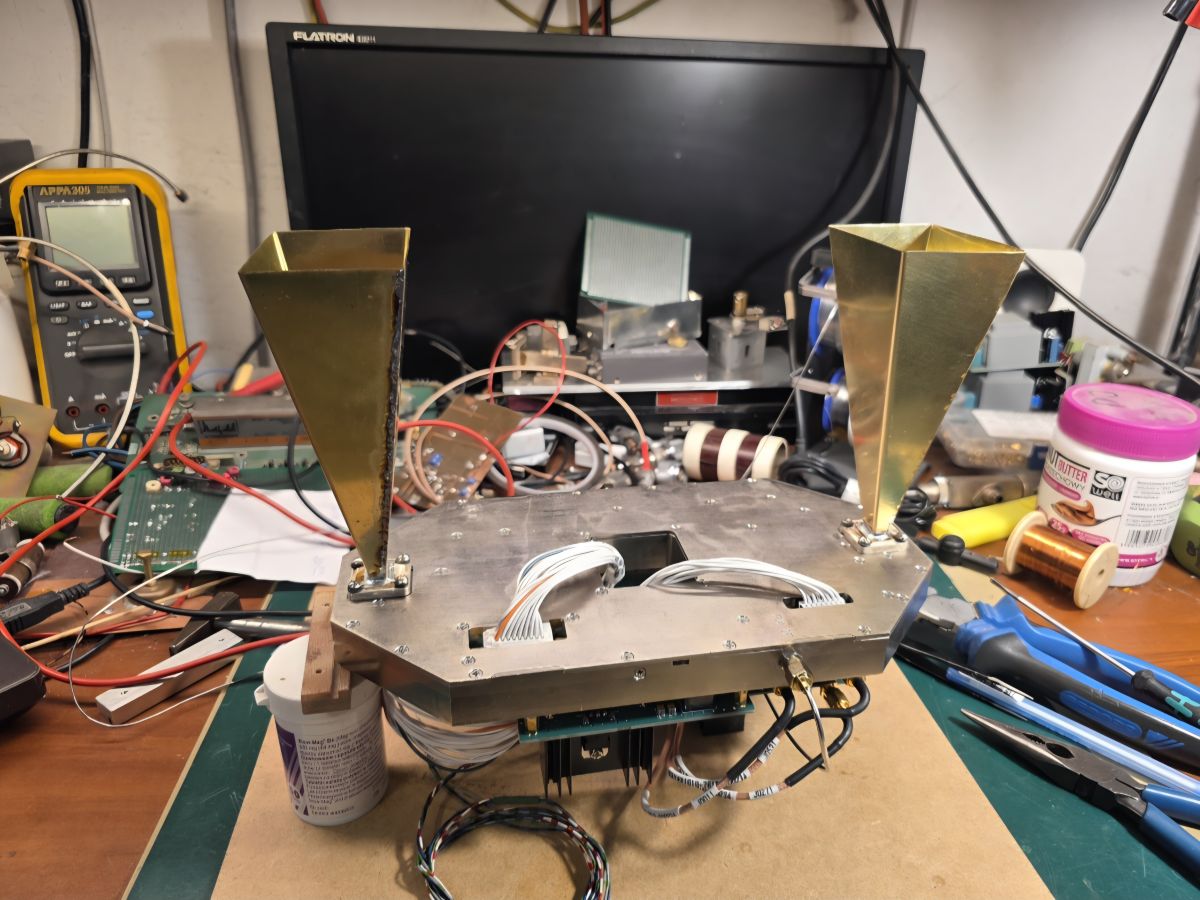

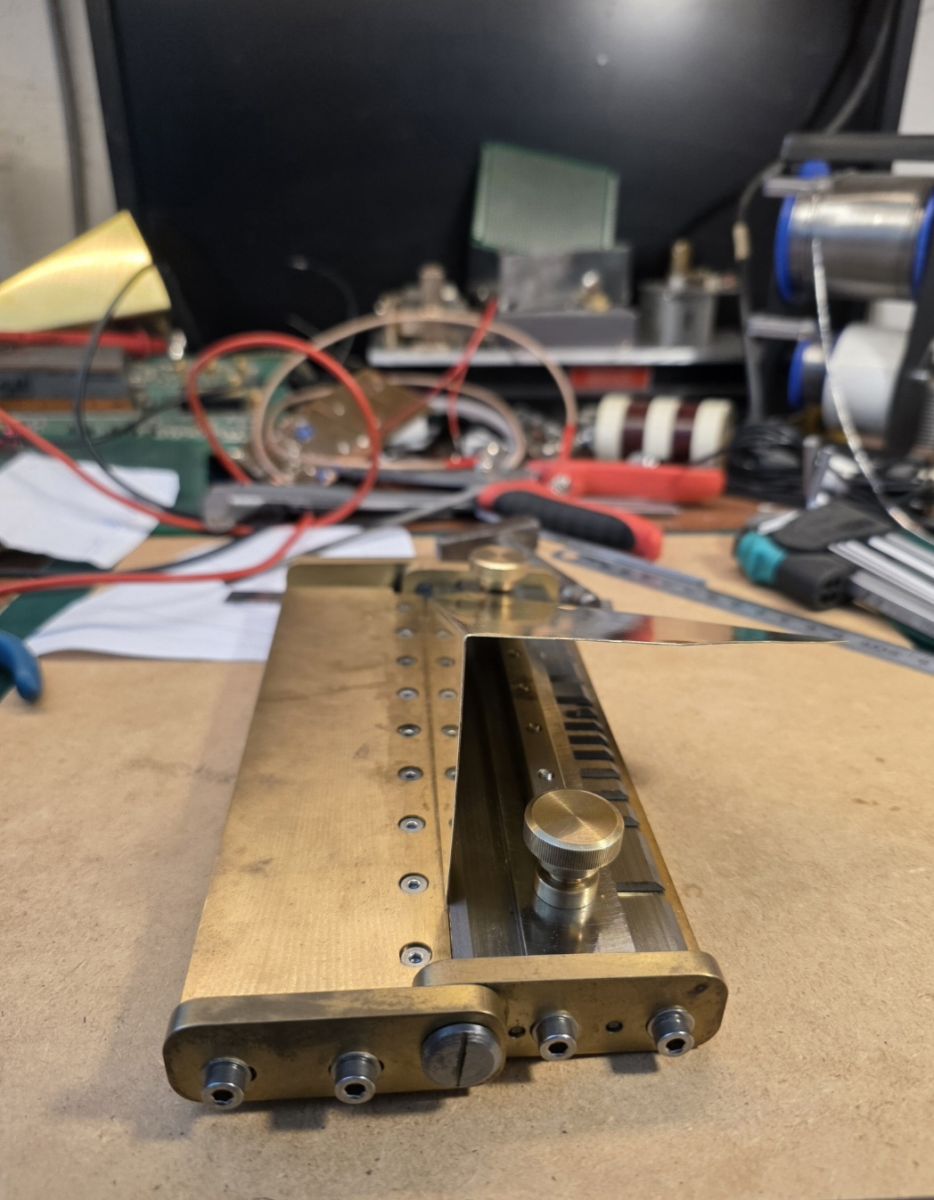

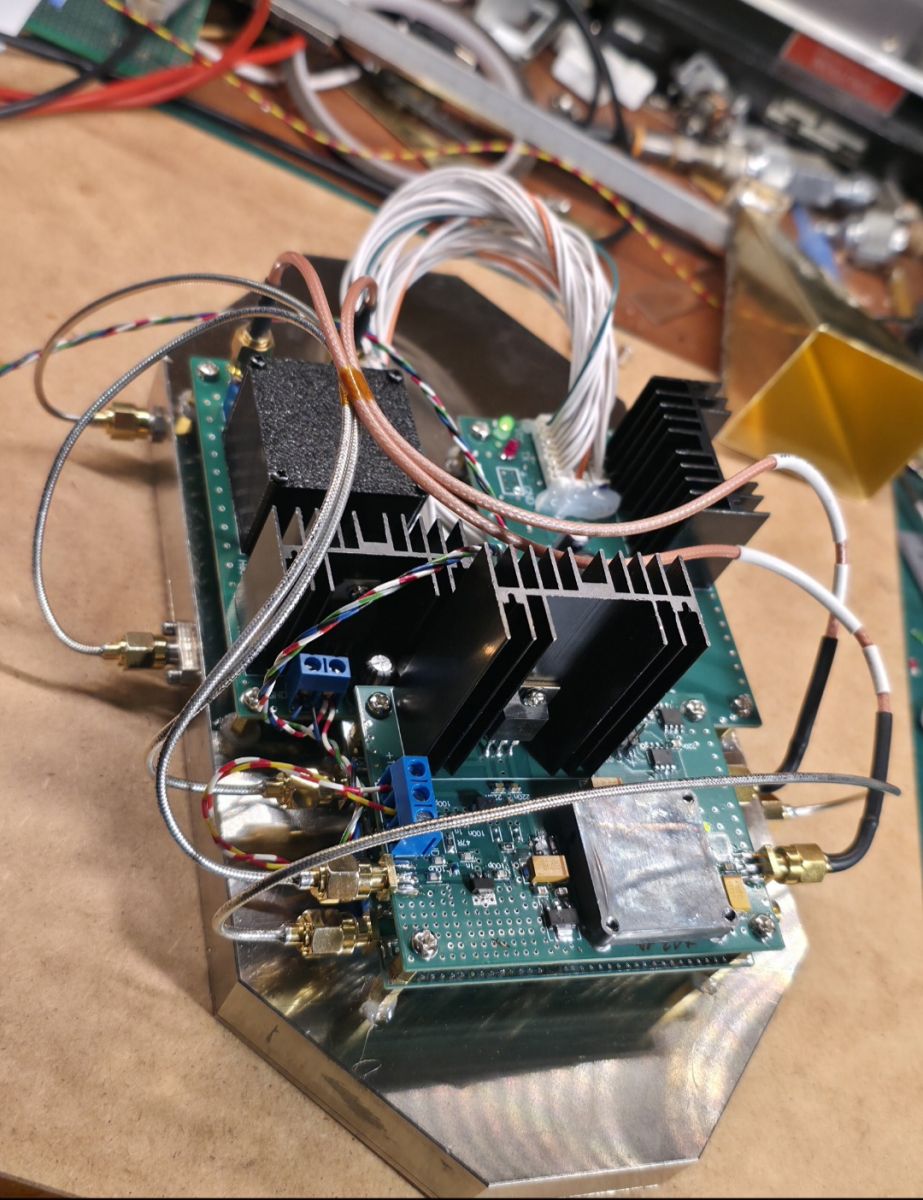

I have attached some pictures with various stages during the assembly in the box, the making of the WR42 flanges, then the Horns, and the two videos of the QSO, one made by me and the other by YO3GNF.
Very successful conversion made by Andrzej, SP8XXN


https://youtu.be/j9O6b4X_Di8
https://youtu.be/yH3VLiDFLf0

YO3FWL Cristian

...The kittens are always present when I work in the yard, the orange one is Filo, and the blue one is Dustin

[SQ5RWU]

Nice!

[SQ8NGX]

Wreszcie i ja znalazłem czas na złożenie TRV wg. SP8XXN
Anteną dużo brakuję do idealnych wymiarów wg. schematu, ale po zamontowaniu widać wyraźne wzmocnienie sygnału  odbieranego ( dziesiąta harmoniczna ) oraz wzmocnienie sygnału wyjsciowego ( pomiar wykonany kawałkiem falowodu z diodą i mikroamperomierz )



Trv jak na razie obudowy nie pisiada i złożony jest jako jedna bryła.



PS. Czas na złożenie trv znalazłem, teraz muszę znaleźć czas i kogoś z pasmem 24ghz do testów...

[SQ6FMY]

Ładnie wyszły. Fajna giętarka
