Ciekawy PA na 430MHz

[SP4XD]

Ciekawy, liniowy PA o mocy max. 80W na pasmo 430MHz by China. Na razie krótki film, pokazujący budowę .Testy będą później:

73, Jarek

[SQ6RDP]

unboxing....litości!

Toptek Comminucations Co Ltd PAB0U rev1 (JM Taiwan)

https://pl.aliexpress.com/item/100500619...pt=glo2pol 600zł + 60zł przesyłka

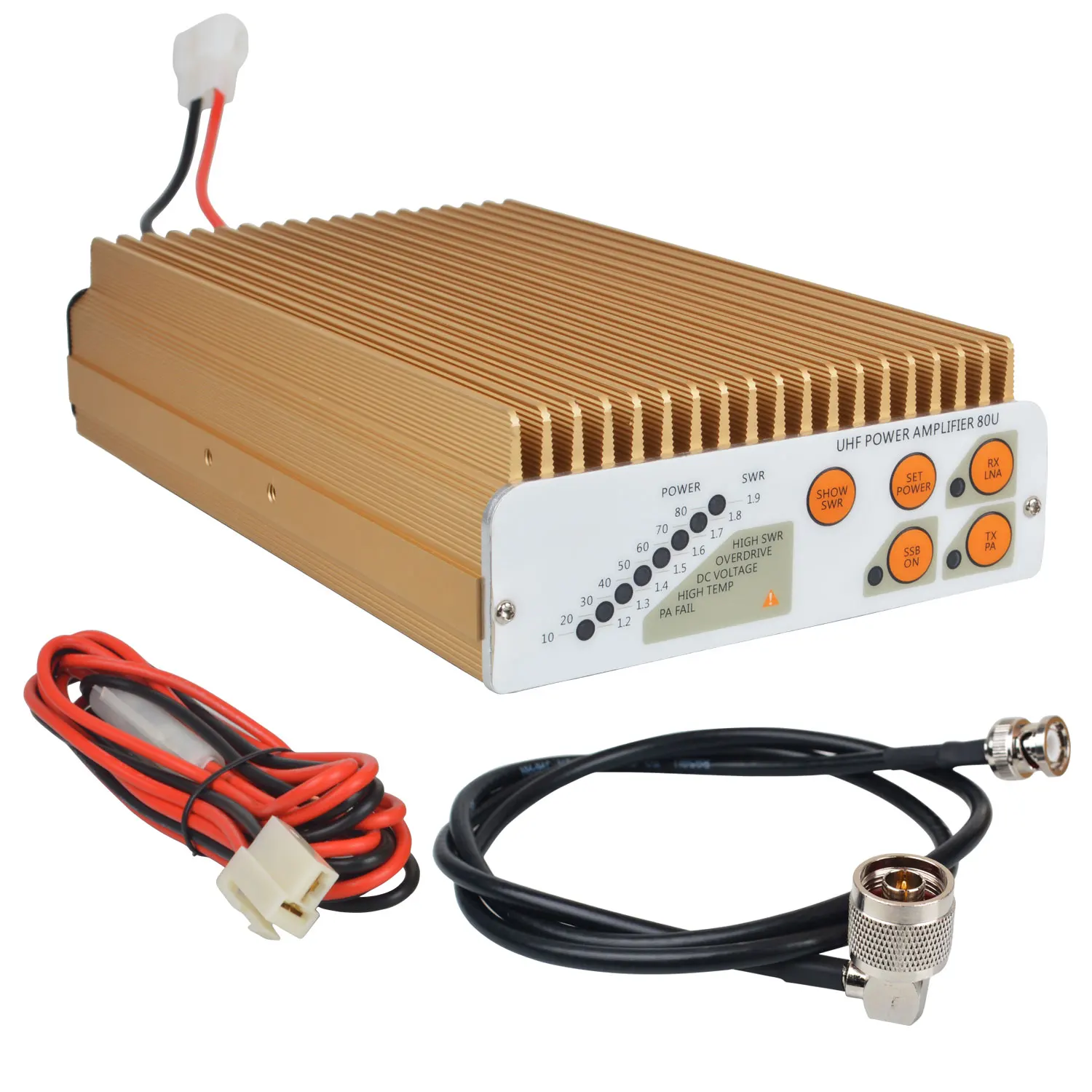

https://ae01.alicdn.com/kf/S364dabad7ca5...17f78W.jpg

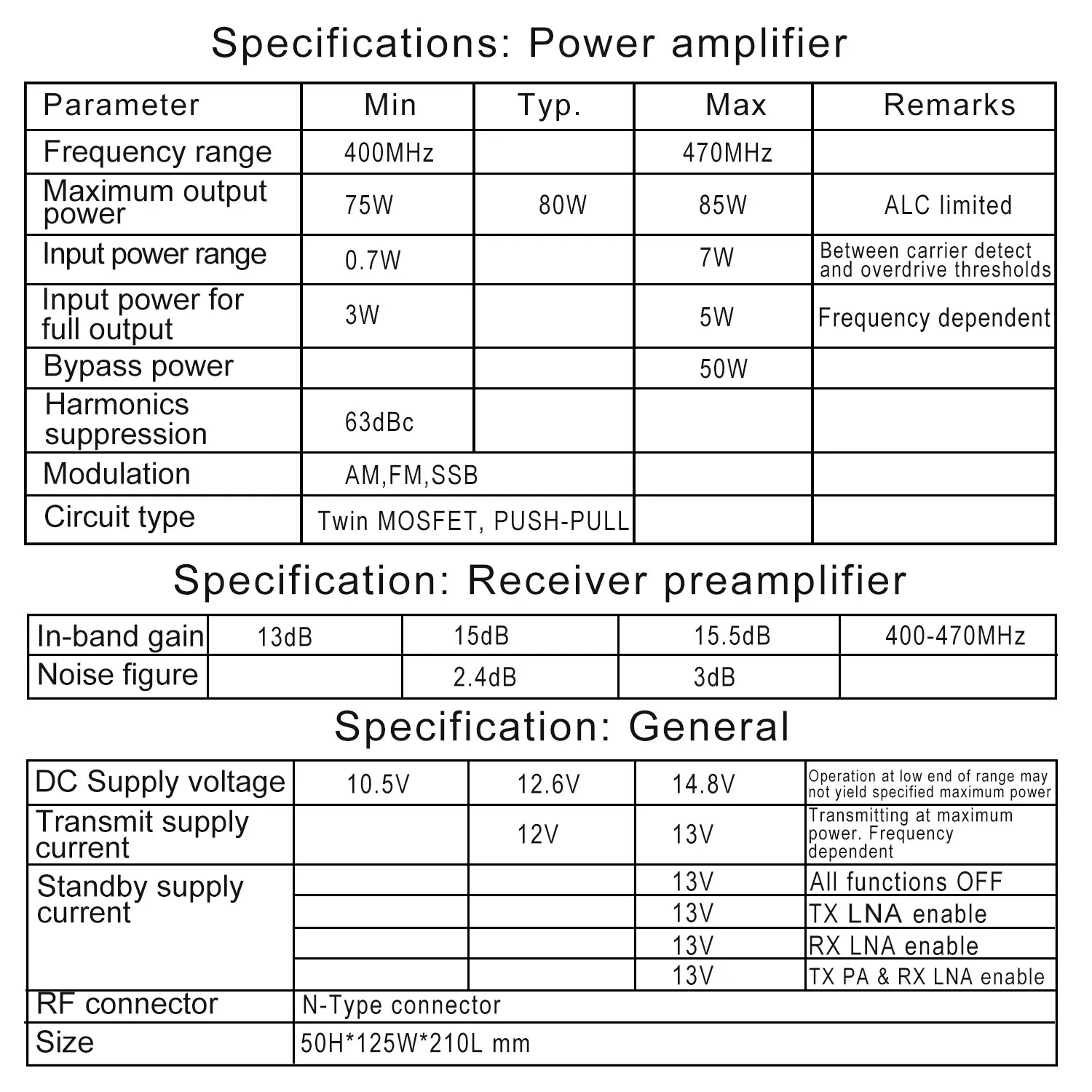

tu parametry




bebechy:



istnieje też wersja na VHF: 260$


i inne: (180W VHF 500$)


https://www.dxengineering.com/search/bra...unications

[SQ6RDP]

Jak podano w komentarzu na YT, to może być ten tranzystor RD70HUF2
https://www.mitsubishielectric.co.jp/sem...70huf2.pdf

RoHS Compliance, Silicon MOSFET Power Transistor, 175MHz, 530MHz, 70W

DESCRIPTION
RD70HUF2 is MOS FET type transistor specifically
designed for VHF/UHF RF power amplifiers applications.

FEATURES
1. Supply with Tape and Reel. 500 Units per Reel
2. Employing Mold Package
3. High Power and High Efficiency
Pout=75Wtyp, Drain Effi.=64%typ
@ Vds=12.5V Idq=1.0A Pin=5.5W f=530MHz
Pout=84Wtyp, Drain Effi.=74%typ
@ Vds=12.5V Idq=1.0A Pin=4.0W f=175MHz
4. Integrated gate protection diod

[SQ8AQX]

Jak podano w komentarzu na YT, to może być ten tranzystor RD70HUF2

Taki tranzystor stosowany jest np w IC-7100 na 2m i 70cm.

[SP4XD]

Witam
Chyba ja w SP pierwszy pokazałem, bo jakoś NIKT się nie chwalił ...
Ktoś z Was wie może , na czym zbudowany jest preamp RXa w tym wynalazku ?

73, Jarek

[SQ6QV]

Na to pasmo jest mnóstwo modułów dostępnych, także każdy kto umie buduje sam.
Moduły PA motoroli 5W->100W był dostępne poniżej 100zł...ale 100W i pasmo 70cm tu mało kogo ekscytuje
Preamp z NF 2.4-3dB ....z 15dB wzmocnienia...jedyne co jest interesujące to jak go wymienić - ale fajnie, że jakiś jest.
Wnętrze tego wzmacniacza nie zachwyca...na 2m OK, na 70cm to już słabo wygląda. Jak zwykle w tych konstrukcjach zaoszczędzili na LPF

Atrakcyjna jest cena i zasilanie z 13.8V, najlepszy użytek z niego to zamontować go zaraz pod anteną.
Nie zapomnij mu wentylatora dołożyć, bo ciut mały.

[SP4XD]

Wrzucam jeszcze foto wzmacniacza 100W na 430MHz renomowanego producenta z USA - RFconcepts  (bo pewnie nie każdy widział...). Możecie porównać wnętrze .Niestety, nie mam foto lepszej jakości...
Miałem kiedyś PA DAIWA , to wyglądało podobnie wewnątrz.

https://drive.google.com/file/d/1GMC6di8...sp=sharing

https://drive.google.com/file/d/1haf_cwi...sp=sharing

[SP4XD]

Ciąg dalszy zabawy z tytułowym wzmacniaczem :
