Oświetlacz 10 GHz / 24 GHz
#1
[Obrazek: 9146814800_1684162785_thumb.jpg]

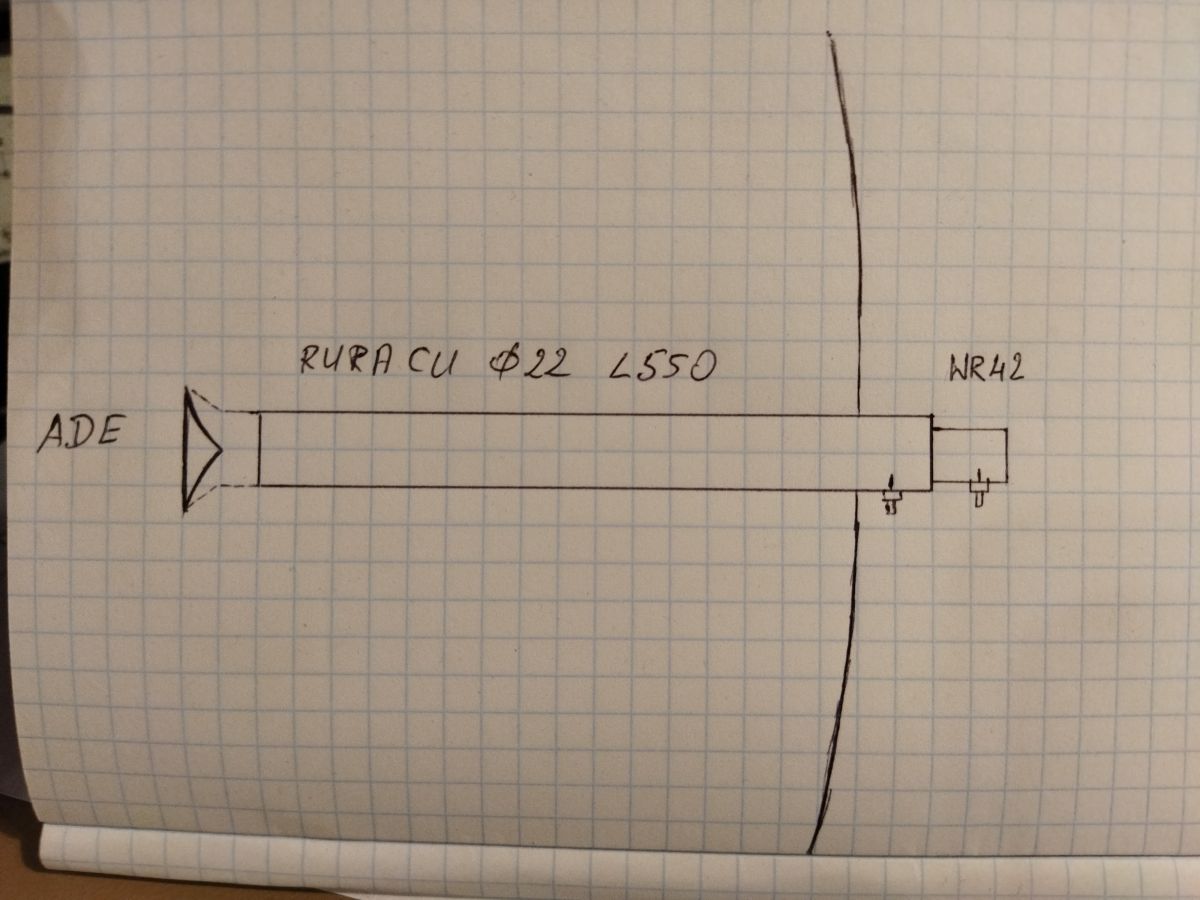

Koledzy , przerabiam system 10ghz na 10 i 24 GHz , oświetlacz mam zrobiony jak na obrazku powyżej , chce do tylnej części falofodu ( rura miedziana 22mm ) zamontować przejście z wr42 na sma , nie wiem tylko czy " falowód " 10 GHz przepuści 24 GHz .
Proszę o podpowiedź :⁠-⁠)
Odpowiedz
#2
(15-05-2023, 17:07)SQ8NGX napisał(a): czy " falowód " 10 GHz przepuści 24 GHz .

[Obrazek: 636541235941424707-lossversusfreq.jpg]

Nie znam się na falowodach, ale WR42 :
Recommended Frequency Band: 18.00 to 26.50 GHz
Cutoff Frequency of Lowest Order Mode: 14.051 GHz
Cutoff Frequency of Upper Mode: 28.102 GHz

źródło:
https://www.everythingrf.com/tech-resour...ides-sizes

zakładam , że za kilka miesięcy będę miał te same dylematy, bo mi się forma oświetlaczy dipolowych wyczerpie
Odpowiedz
#3
Przepuści .
Ale mam wątpliwości czy to będzie dobre rozwiązanie. Przy 24GHz kąt promieniowania
falowodu się zmniejszy .Oświetli tylko część reflektora a więc efektywna powierzchnia lustra się zmniejszy.
Dochodzi jeszcze kwestia dopasowania wr42 do rury .Powinno być jakieś przejście.
Odpowiedz
#4
Mariusz,
w falowodzie 10 GHz wystąpi propagacja jak w otwartej przestrzeni,
choć nie wiem jaka będzie sprawność oświetlenia symetrycznego lustra subreflektorem hiperbolicznym.
Ja od wielu lat używam do pracy tropo oświetlacz dwupasmowy (a teraz nawet 3 pasmowy) do anteny
offsetowej w systemie Gregoriańskim.
Oświetlacz jest według opisu https://f1ssf.files.wordpress.com/2020/1...n_2020.pdf
Sprawuje się bardzo dobrze, ale ma jedną wadę - w czasie nadawania na 24 GHz należy przełączyć TRV 10 GHz
na tx by nie zepsuć odbiornika. Na sondzie 10 GHz odkłada się spora moc z 24 GHz. W drugą stronę nie ma niebezpieczeństwa,
bowiem 10 GHz nie jest przenoszone przez falowód 24 GHz . Miedzy falowodem prostokątnym 24 GHz a oświetlaczem jest transformator .
Tak wygląda praktyczne wykonanie jak na zdjęciach.
73's de Staszek SP6GWB


Odpowiedz
#5
Dziękuję za odpowiedzi  , muszę wszystko dobrze przemyśleć i policzyć jak najlepiej wykorzystać antenę , chyba mam za dużo "złomu" mikrofalowego i może za bardzo kombinuje...

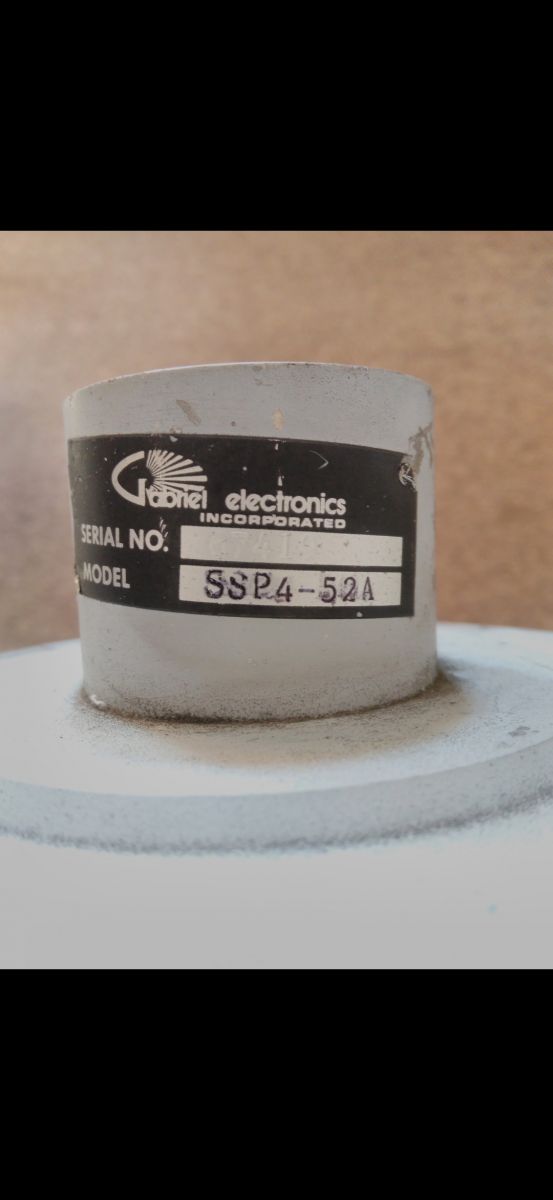

PS. Antena 120cm aluminiowa z GSM , super mocna konstrukcja
[Obrazek: 4103205700_1684266058_thumb.jpg]
Odpowiedz
