「ヘンテナ」Hentenna (nowsza wersja Yagi-Uda １λ)

[SQ6RDP]

Poszukuję opracowania tej anteny na 1296, znalazłem  wersję na 432MHZ. Autor napisał, że w symulacji uzyskał 50Ω＋0j  bez żadnego elementu dopasowującego (MMANA)
Z 7elementów uzyskano 15dBi Ga (絶対利得) =15.11dB、F/B=25.02dB



wymiary elementów:


symulacja:




Wykonanie:





Zasilanie (brak dodatkowych elementów dopasowujących)


pomiar VNA




Jest publikacja o tych antenach: ＪＨ１ＦＣＺ 大久保ＯＭの「ヘンテナ」


Źródło:
https://ji3csh.air-nifty.com/blog/2022/0...342de.html

http://www.takatoki.justhpbs.jp/garakuta...tena5.html

[SQ6RDP]

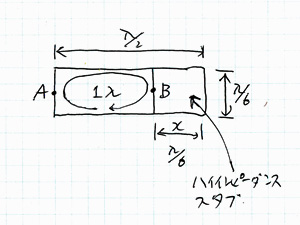

element bazowy tej anteny:



Źródło:
https://qiita.com/kurasho/items/292b7bbb011549fe17a8

---

Znalazłem coś na start (1296MHz)










Źródło:
https://hentenna.blog.fc2.com/blog-entry-18.html

[SQ6RDP]

A tu popełniono publikację na temat tej anteny:

A Study of Hentenna : Analysis, Simulation,Construction and Antenna Pattern MeasurementsE.A. Babli, N.I. Yannopoulou, P.E. Zimourtopoulos *

https://vixra.org/pdf/1811.0473v1.pdf
