Oświetlacz do paraboli typu grid 900x700, dipol z refletorem + split coaxial balun
#1
Pierwsza wersja wyszła z VSWR na poziomi 1.5 1296MHz i indukcyjnością 8.81pF 57.9 Ohm, potem zacząłem poprawiać i się pogorszyło, antena stroi teraz na 1500, uVNA mi się rozładowało, więc na dziś koniec zabawy.









Balun który próbowałem zastosować


Więcej obrazków z  tym balunem:







tu balun przed rozcięciem, w środku RF240 bez oplotu razem z folią mieści się do mosiężnej rurki:



Ma potencjał, ale trzeba więcej protypować

rurka i rf240:


Załączone pliki Miniatury

Odpowiedz
#2
Fajny projekt, gratuluje samozaparcia. Są jakieś fotki z postępów ? BTW: Jakiego kabla RF240 używasz ?
Odpowiedz
#3

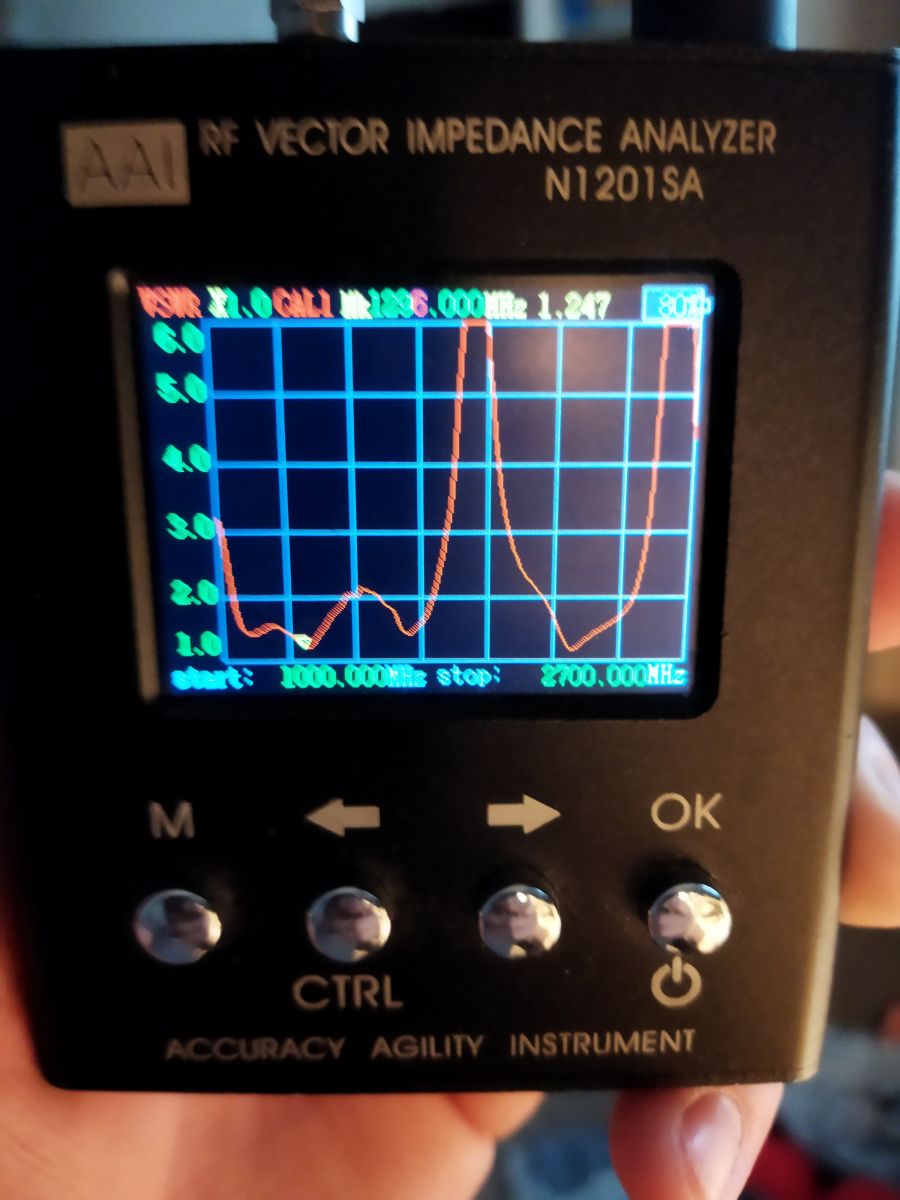

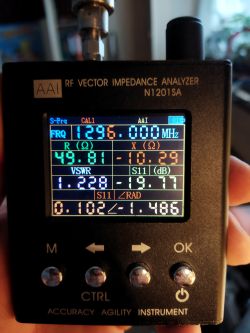

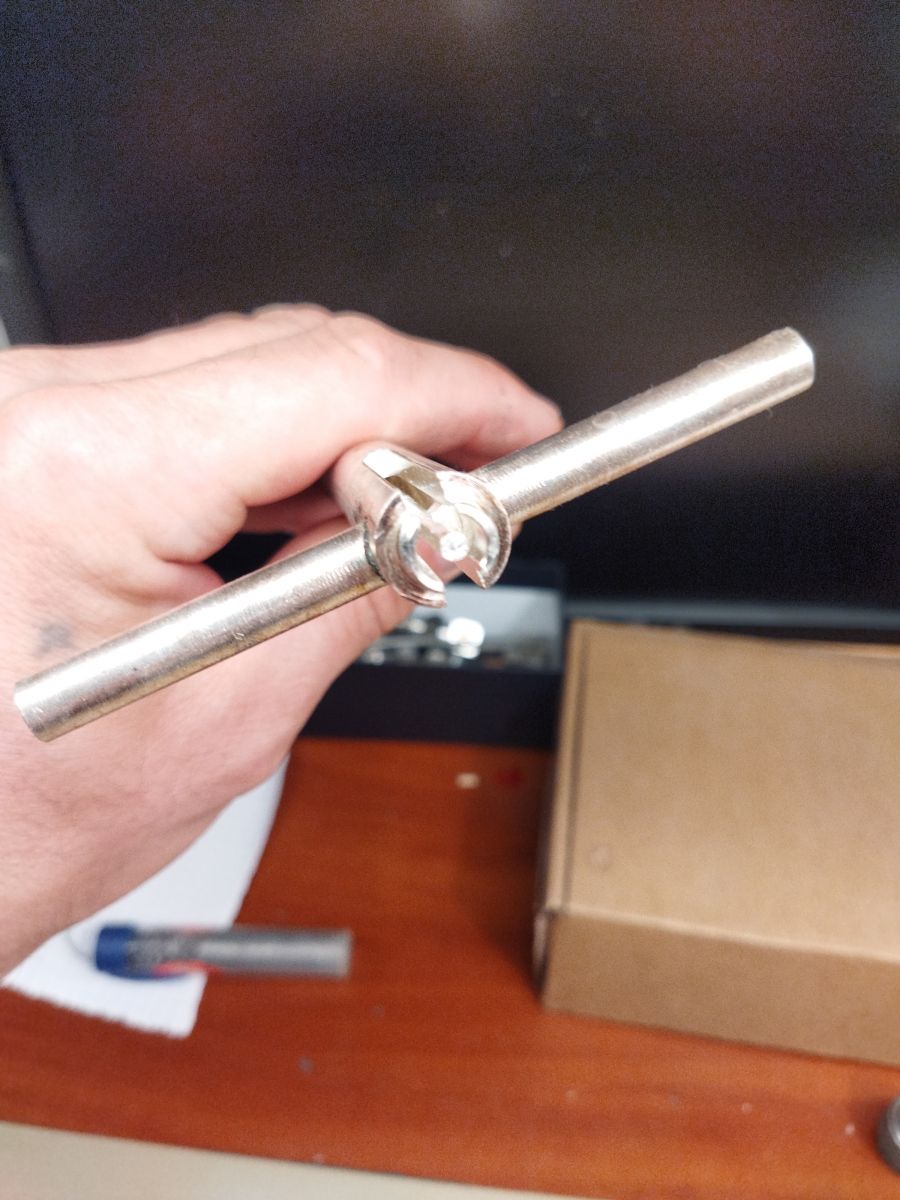

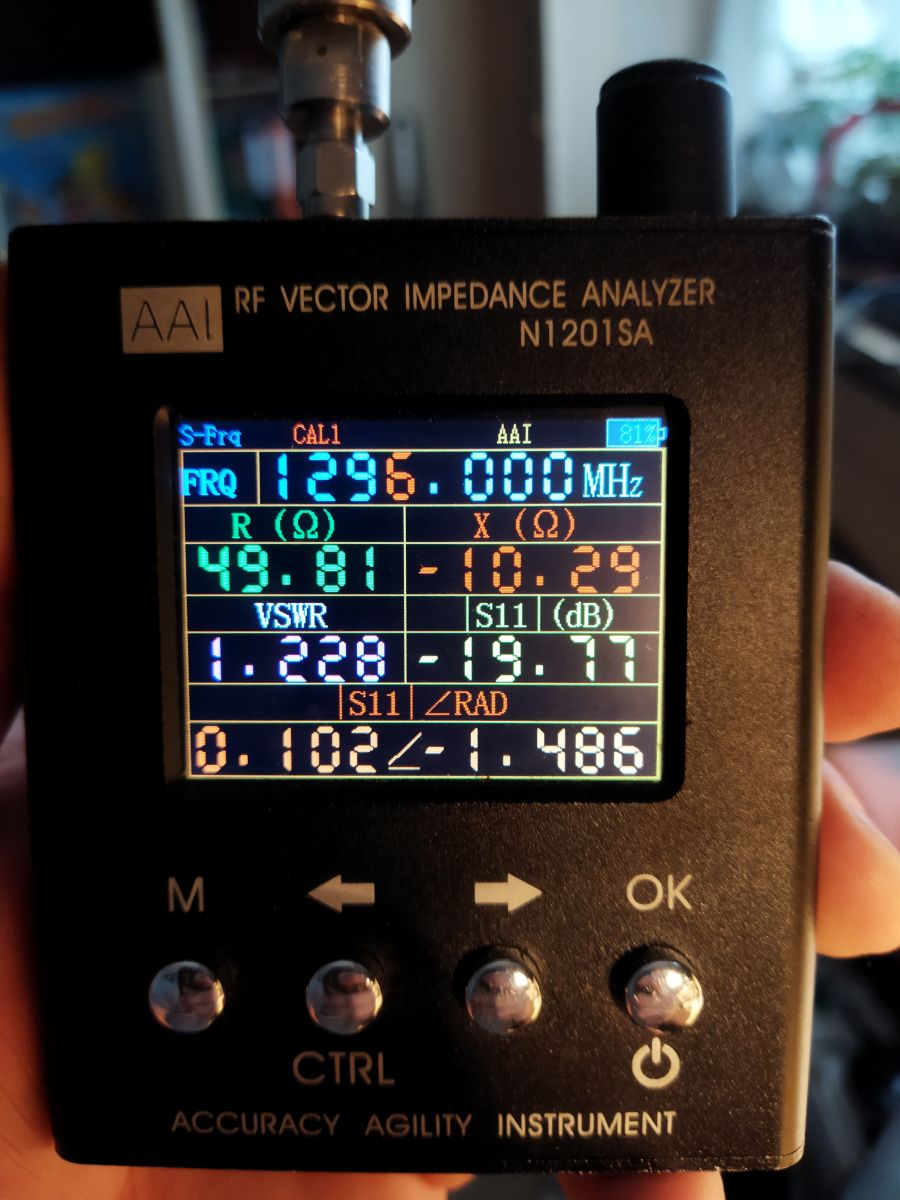

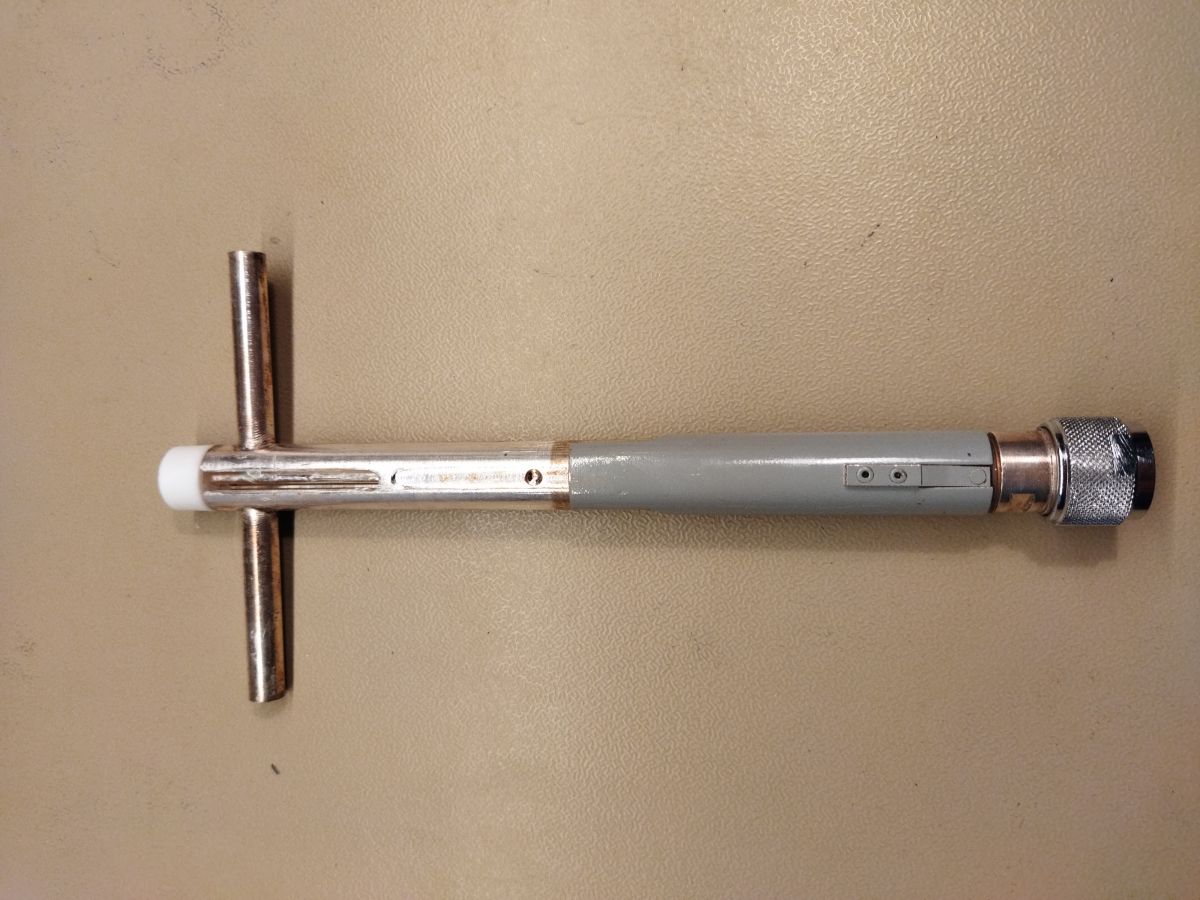

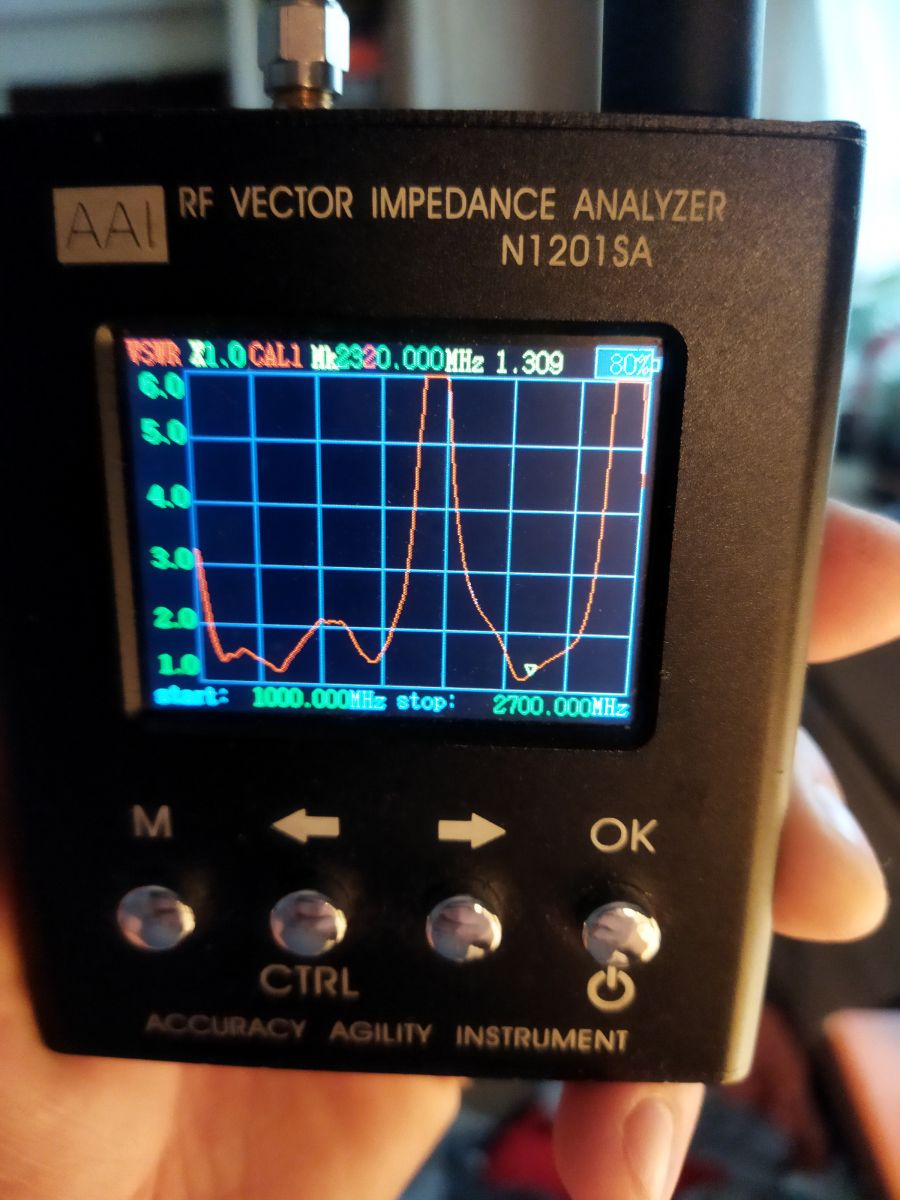

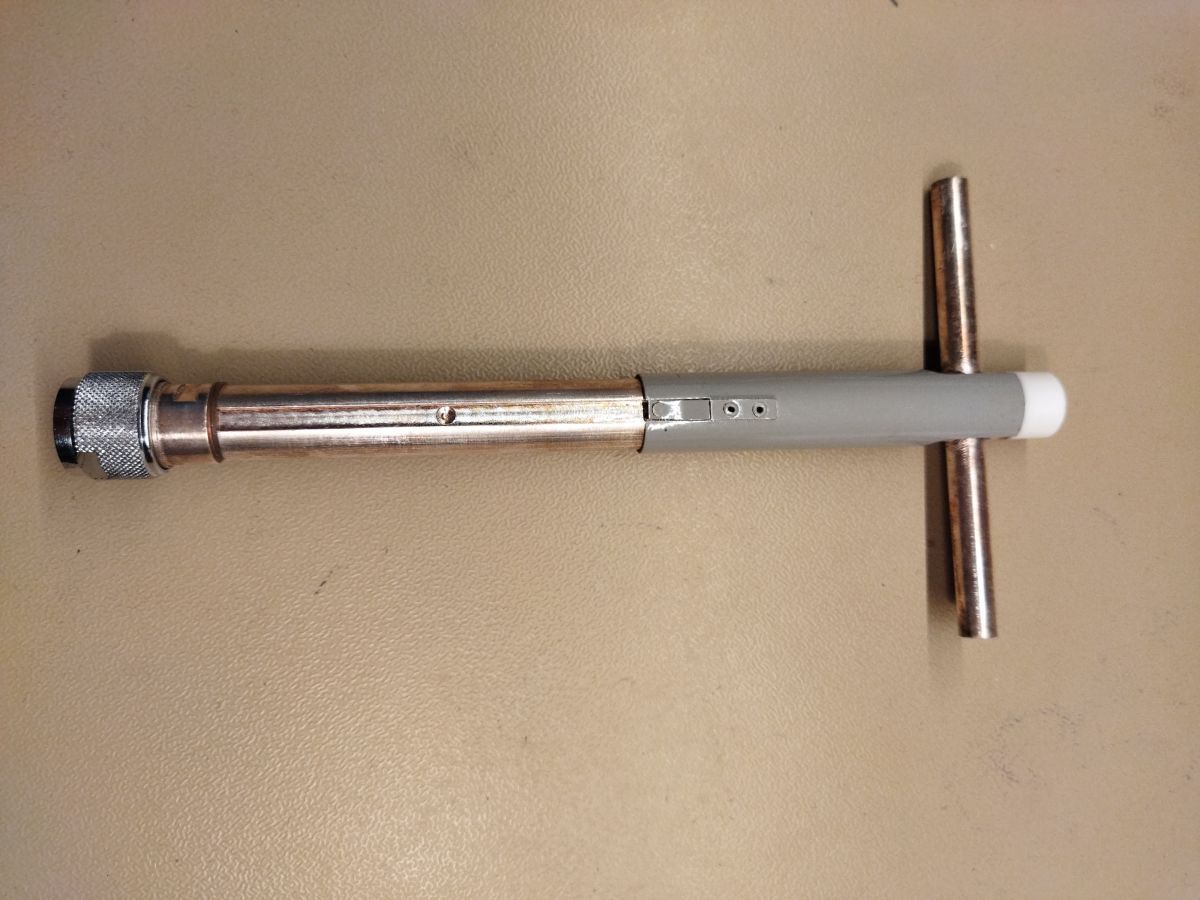

Wojtku , przesyłam kilka fotek takiego dipola jak zrobiłeś tylko w wojskowym wykonaniu , dipol pochodzi z miernika mocy przeciekowej WI-01
Może uda się coś podglądnąć do twojej konstrukcji

[Obrazek: 4812737700_1683094479_thumb.jpg] [Obrazek: 1579016300_1683094477_thumb.jpg] [Obrazek: 7405604800_1683094478_thumb.jpg] [Obrazek: 8772664500_1683094487_thumb.jpg] [Obrazek: 6387238300_1683094489_thumb.jpg] [Obrazek: 6349156700_1683094490_thumb.jpg] [Obrazek: 7306438000_1683094496_thumb.jpg]
Odpowiedz
#4
(01-05-2023, 18:55)SQ2KL napisał(a): Fajny projekt, gratuluje samozaparcia. Są jakieś fotki z postępów ? BTW: Jakiego kabla RF240 używasz ?
Mam wiele różnych odcinków z różnych źródeł. ten tu ma oznaczenie RSC-240, tylko ten z tak nawiniętą folią mieści się do rurki, którą używam. Gdy będę odnajdę kawałek na którym jest nazwa producenta to go podam.

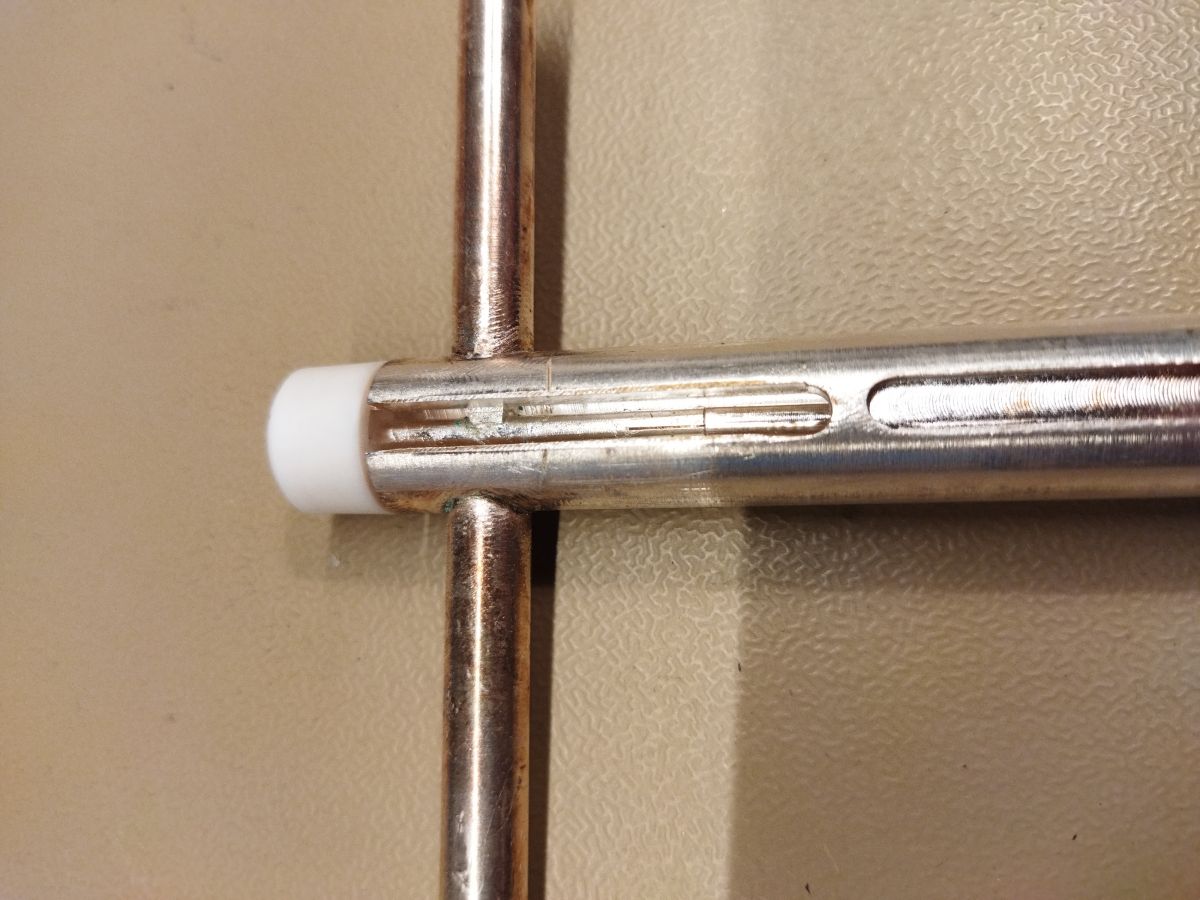

(03-05-2023, 08:21)SQ8NGX napisał(a): Wojtku , przesyłam kilka fotek takiego dipola jak zrobiłeś tylko w wojskowym wykonaniu , dipol pochodzi z miernika mocy przeciekowej WI-01
Może uda się coś podglądnąć do twojej konstrukcji

[Obrazek: 6387238300_1683094489.jpg]

Bardzo proszę o wymiary, to mi trochę ułatwi odkrywanie dipola na nowo, bo ja ciągle nie jestem pewien jakie to ma mieć wymiary.



inne podobne :





inne podobne z portalu z antenami do WIFI




Odpowiedz
#5

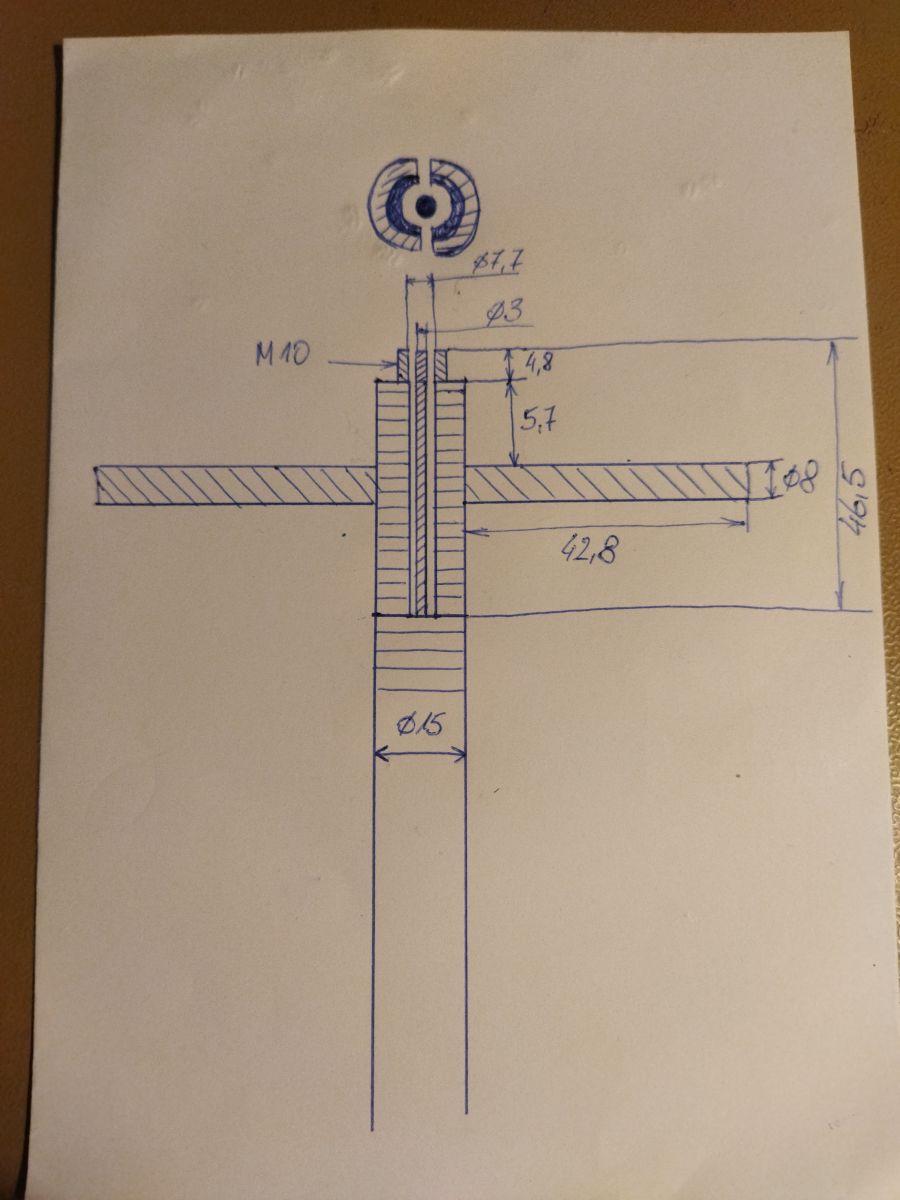

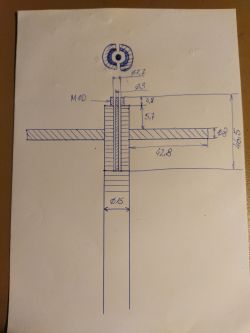

[Obrazek: 5534591400_1683136707_thumb.jpg]

http://www.ok1kir.cz/index.php?page=imgs...=1&start=0

Tutaj masz zdjęcia dipola krzyżowego do paraboli o f/d 0,25 . Gdzieś chyba nawet mam jakieś rysunki do takiego dipola , muszę przeszukać komputer
Odpowiedz
#6
(03-05-2023, 19:58)SQ8NGX napisał(a): [Obrazek: 5534591400_1683136707_thumb.jpg]

http://www.ok1kir.cz/index.php?page=imgs...=1&start=0

Tutaj masz zdjęcia dipola krzyżowego do paraboli o f/d 0,25 . Gdzieś chyba nawet mam jakieś rysunki do takiego dipola , muszę przeszukać komputer

Bardzo dziękuję.


O ile nie dorobię się większej paraboli, będę próbował osiągnąć coś takiego (JH6RGU)


a potem się zobaczy:


Tu oświetlacz firmy COMET

Odpowiedz
#7
Dlaczego wybrałeś taki oświetlacz ??
Odpowiedz
#8
(04-05-2023, 20:27)SQ8NGX napisał(a): Dlaczego wybrałeś taki oświetlacz ??

Zainspirowałem się antenami do WiFi na 2.4GHz, rozwiązanie zaciekawiło mnie ze względu na to, że żaden z moich kolegów takich nie robi.
Odpowiedz
#9
Koledzy dobierają oświetlacz do czaszy jaką posiadają , tak aby w jak największym stopniu ja oświetlić i wykorzystać.
Poszukaj w artykułach w1ghz , można powiedzieć, że on napisał biblię odnośnie oświetlaczy do czaszy o różnych f/d
Odpowiedz
#10
Cześć
To moja konstrukcja w oparciu o reflektor z anteny na 5,8GHz Andrew 900x700mm (prościej mi było nagrac krótki filmik):
https://youtu.be/LjFOPKPkvVA.
Oświetlacz z antenki HB9CV na PCB(dodawanej do TRV z Bułgarii)

Testy: na razie próby odbioru własnego mW bikona na 23cm z odległości ok 500m wykazały niezłą kierunkowość.Brak innych korespondentów w okolicy, bikona SR5TDM jeszcze nie słyszałem ( przy lekko podniesionych warunkach kiedyś odbierałem na 14el. Yagi, mam do niego ok. 200km)-czekam na lepsze "warunki" Wink. Na 36 el. Yagi też go nie słyszę obecnie.Działa on w ogóle ? https://youtu.be/LjFOPKPkvVA
Odpowiedz
#11
Obróć antenę o 90st w osi, przy zachowaniu żeby horn był w poziomie i zrób jeszcze raz ten sam test.
Odpowiedz
#12
Zrobię to .Będzie lepiej ?
Odpowiedz
#13
Antenę masz w pionie (druty) a horn w poziomie... będzie zdecydowanie lepiej. Sprawdź i daj znać.
Odpowiedz
#14
(03-05-2023, 08:21)SQ8NGX napisał(a):
[Obrazek: 7306438000_1683094496_thumb.jpg]


widze pewne podobieństwo do  tego co napisał @SQ1GQC  tu: UKF & Up › Pasma › 1,3 GHz › Anteny null Adaptacja anteny parabolicznej 1 m od radiolinii wojskowej

http://mikrofale.cafe/showthread.php?tid=241

[Obrazek: attachment.php?aid=635]

W oświetlaczu na 5.6GHz od Wifi było podobnie zrobione, szukam fotek





Tam w środku jest śruba, prawdopodonie jest to element strojący




Na ten krótki dipol, przychodzi czapeczka. Ciekawe jest to że wymiary tego dipola są dużo krótsze niż λ /4 dla pasma 6cm, obowiązują inne wymiary bo w tej puszcze wymiary są tak jak wewnątrz falowodu, ten wystajnik dipolowy wystaje na 4-5mm






Odpowiedz
#15
(04-05-2023, 22:41)SQ8NGX napisał(a): Koledzy dobierają oświetlacz do czaszy jaką posiadają , tak aby w jak największym stopniu ja oświetlić i wykorzystać.
Poszukaj w artykułach w1ghz , można powiedzieć, że on napisał biblię odnośnie oświetlaczy do czaszy o różnych f/d

Poproszę ciebie, czy możesz zaproponować jakiś oświetlacz na 23cm który będzie odpowiedni do siatki o wymiarach  724 x 914 mm? To taka siatka:  Pacific Grid 5,6 GHz/28 dBi https://www.cyberbajt.pl/produkt/350/pac...8-dbi.html innej chwilowo nie mam.
