Moduł TX/RX 10 GHz z Zieleńca
#1
Usiadłem do przywiezionej ze Zjazdu, jakże pięknej i bogato złoconej PCB, narysowałem uproszczony schemat blokowy głównego toru radiowego. Zadanie o tyle proste, że do wszystkich zamontowanych w układzie scalaków da się sprawnie znaleźć noty katalogowe.

Sercem, a w zasadzie sercami urządzenia są mieszacze kwadraturowe: (RX) HMC908 oraz (TX) HMC521. Zastosowanie up- oraz down- converterów IQ pośrednio rozwiązuje zagadkę braku złącz SMA opisanych jako "IF IN" czy "IF OUT" Wink

RX: Downconverter HMC908 przyjmuje sygnał LO w zakresie -4..+6 dBm, który wewnętrznie opóźnia o 90° i takiej pary sygnałów (cos + sin) używa do sterowania parą mieszaczy. Od strony RF mamy wbudowany LNA, dzięki któremu uzyskujemy NF w okolicy 2 dB i conversion gain ~12 dB. LNA zasilany jest parą napięć VD1 i VD2 == 3V, wzmacniacz LO (VD3) wymaga 5V.

Wyjściowy sygnał, tzn. para sygnałów I/Q jest podłączona do transformatora (?) Z4. Żeby z IQ uzyskać sygnał jednowstęgowy, jedną z gałęzi należałoby opóźnić o 90° po czym zsumować ze sobą obydwa kanały, ale nie jestem w stanie wywnioskować co dalej może dziać się z tym sygnałem.

Część nadawcza jest ciekawsza (bo ma więcej kostek).

Formowanie sygnału odbywa się w mieszaczu kwadraturowym HMC521. Jest to pasywny układ, ale należy zapewnić mu LO na poziomie +15 dBm (8,5 - 15,5 GHz), obsługuje IF od DC do 3,5 GHz. Wychodzący sygnał trafia na dwa połączone w szereg tłumiki HMC812, każdy sterowany parą napięć ujemnych (Vctrl1 i Vctrl2). Przy Vctrl(1,2) == -3V, uzyskujemy minimalne tłumienie (~2 dB), przy 0V maksymalne (~30 dB).

Dalej, dwa połaczone szeregowo wzmacniacze AMMP-5618 (S21 14dB, OP1dB +19 dBm). Za nimi dzielnik Wilkinsona i para pracujących równolegle AMMP-6408 (S21 18 dB, OP1dB ~+28 dBm). W teorii, gdzieś pomiędzy 1 a 2 waty na wyściu.

LO to synteza na ADF4106 i VCO RFMD pracujące w zakresie 2,5 - 2,6 GHz. MGA86567 robi za generator harmonicznych, najprawdopodobniej odfiltrowywana jest czwarta (10 - 10,4 GHz) za pomocą filtra mikropaskowego (zwanego przez niektórych filtrem nunu). Wzmacniacz LO - HMC441 (>15 dB S21 @ 10 GHz).

Na płytce jest jeszcze pełno innych części, których roli nie jestem pewien (filtr dielektryczny na 350 MHz, SAWy na 70 MHz - pośrednie?, mieszacz ADE-4, syntezery ADF4360, ADF4252), ale ze względu na wielowarstwowość płytki, ciężko dojść co łączy się z czym i gdzie.

Część PA wydaje się dość łatwa do uruchomienia, wystarczy doprowadzić odpowiednie napięcia do MMICów.


Załączone pliki Miniatury

Odpowiedz
#2
Witam kolego. U mnie od dłuższego czasu leży podobny złom elektroniczny , niby na 10ghz , tak wskazywała obudowa ale kto to wie , jest sporo złota i ciekawe elementy , rozdzielony tor RX i TX z wyprowadzeniami sma. Może kiedyś coś uda się z tego zrobić ...

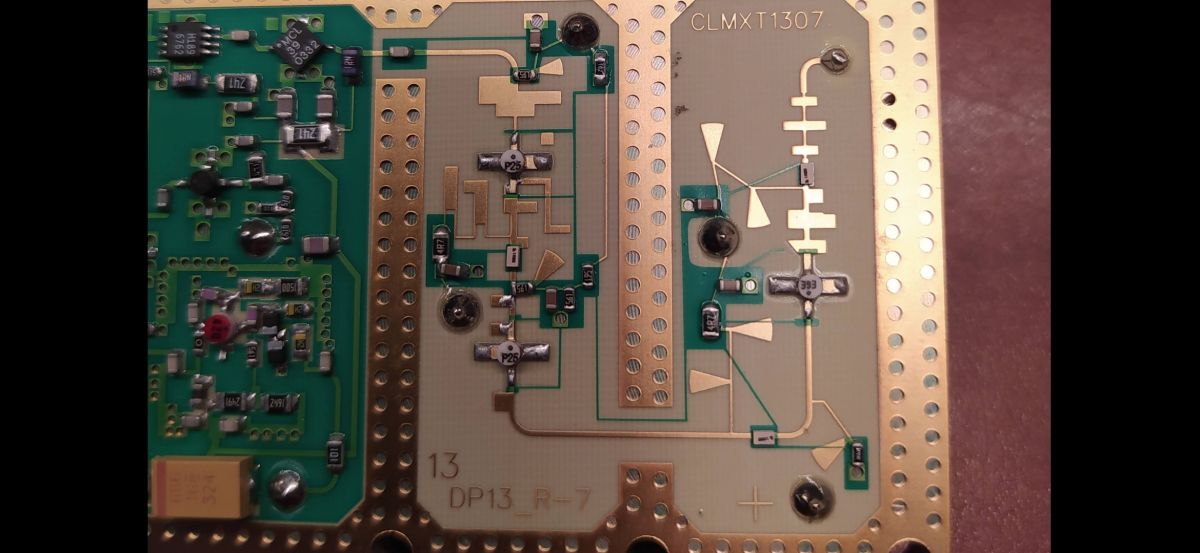

[Obrazek: 5978212000_1661194875_thumb.jpg] [Obrazek: 9458582700_1661194875_thumb.jpg] [Obrazek: 8471623900_1661194875_thumb.jpg] [Obrazek: 8806217100_1661194877_thumb.jpg] [Obrazek: 9242123300_1661194878_thumb.jpg]
Odpowiedz
#3
Jakiś czas temu zrobiłem sterownik do tego modułu.
Można wykorzystać go na nasze pasmo, oryginalnie pracował w zakresie 10-13 GHz.
Odbiornik jest praktycznie gotowy, wyjście IF jest szerokopasmowe.
Ustawiłem LO na 9936 MHz dla IF 432 MHz.
Sygnał z generatora bardzo ładnie odbierałem, pod antenę nie podłączałem.
Natomiast TX nie wiem jak wykorzystać.
Jest tylko powielanie syntezy, nie ma mieszacza w torze TX-a.
Trzeba byłoby zrobić zewnętrzny mieszacz i wzmacniacz.
Tranzystor końcowy umożliwia uzyskanie ok. 100 mW.
Są osobne syntezy dla RX-a i TX-a i ustawienie na nich identycznej częstotliwości to chyba nie najlepsze rozwiązanie.

[color=#000000][font=Lato, sans-serif]https://obrazki.elektroda.pl/6368336800_1661632877.jpg[/font][/color]
[color=#000000][font=Lato, sans-serif]https://obrazki.elektroda.pl/8039571600_1661632874.jpg[/font][/color]
[color=#000000][font=Lato, sans-serif]https://obrazki.elektroda.pl/9025557700_1661632868.jpg[/font][/color]
Odpowiedz
#4
Cześć kolego , możesz udostępnić schemat płytki , która zrobiłeś i wsad do sterownika ?
Może na szybko bym wszystko złożył i przetestował czy coś odbiorę  Smile

PS. Właśnie wyciągnąłem ustrojstwo z pudełka , nawet nie pamiętałem że mam cały komplet z drugą płytka sterująca hihi.
Odpowiedz
#5
(02-09-2022, 20:41)SQ8NGX napisał(a): Cześć kolego , możesz udostępnić schemat płytki , która zrobiłeś i wsad do sterownika ?
Może na szybko bym wszystko złożył i przetestował czy coś odbiorę  Smile

PS. Właśnie wyciągnąłem ustrojstwo z pudełka , nawet nie pamiętałem że mam cały komplet z drugą płytka sterująca hihi.

Udostępnię, muszę tylko odszukać rysunki bo to robiłem 2-3 lata temu.

Wiesiek sp8mcp
Odpowiedz
#6
Poczekam w takim razie , z góry dzięki
Odpowiedz
#7
W załączeniu rysunek płytki do wykonania metodą "żelazkową", rysunek płytki z opisem elementów oraz wsad hex.
Z płytki oryginalnego sterownika wziąłem złącza.
Synteza RX jest ustawiona na 2484 MHz, dla IF 432 MHz można odbierać 10.368 MHz.
Synteza TX jest ustawiona na 2592,25 MHz, co przy powielaniu x4 daje 10.369 MHz.
Słychać częstotliwość TX-a na 433 MHz.
Przy pierwszych próbach lepiej nie podawać napięcia na tranzystor końcowy TX-a (nie montować LM317).

Powodzenia w konstrukcji.

Wiesiek sp8mcp


Załączone pliki
.zip   sterowanie trvc 10-13GHz.zip (Rozmiar: 54,93 KB / Pobrań: 38)
Odpowiedz
