F6BVA PA 2x25W 10GHz
SQ6QV Offline

Liczba postów: 666
Liczba wątków: 159
Dołączył: Oct 2020
#1
01-06-2022, 00:05
Znalezione na FB:
https://www.facebook.com/photo/?fbid=102...9721073787

https://f6bva.pagesperso-orange.fr/La%20Technique.htm



Odpowiedz
SQ8NGX Offline

Liczba postów: 82
Liczba wątków: 16
Dołączył: Dec 2021
#2
22-08-2022, 21:32 (Ten post był ostatnio modyfikowany: 22-08-2022, 22:40 przez SQ8NGX.)

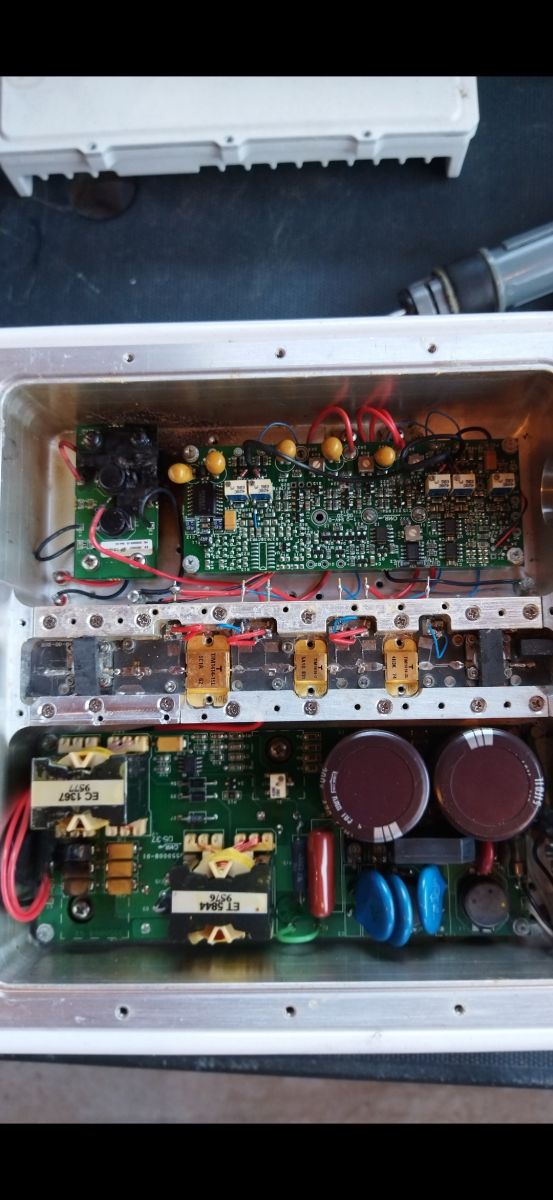

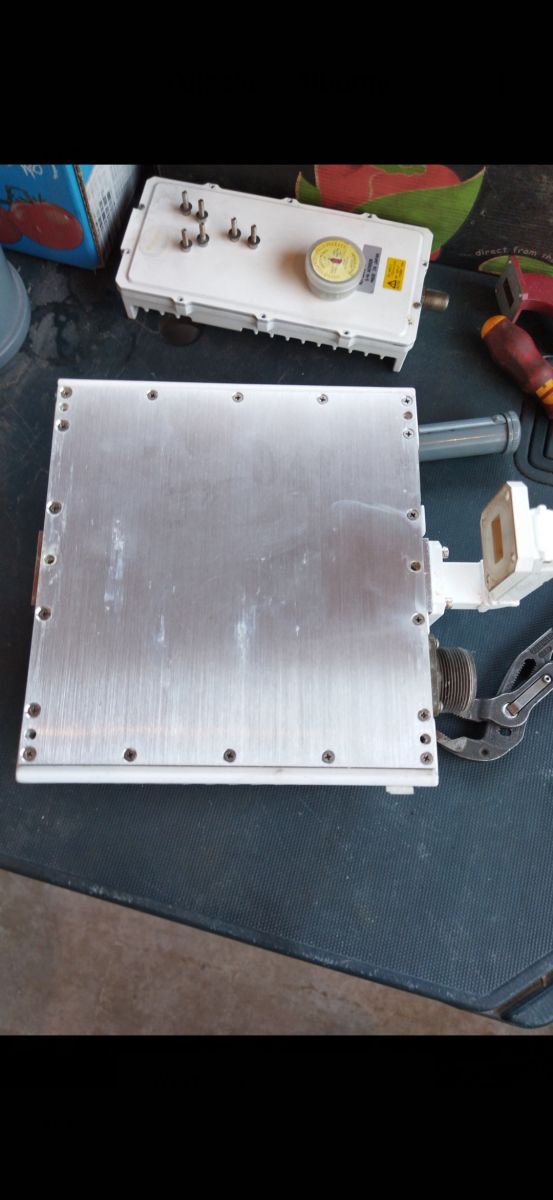

To i ja się trochę pochwalę co znalazłem ale na złomie elektronicznym...

[Obrazek: 2608676500_1661196688_thumb.jpg] [Obrazek: 3012543200_1661196688_thumb.jpg] [Obrazek: 5195449600_1661196687_thumb.jpg] [Obrazek: 3456262700_1661196690_thumb.jpg] [Obrazek: 1369746400_1661196690_thumb.jpg] [Obrazek: 6765385400_1661196690_thumb.jpg] [Obrazek: 1332435700_1661196693_thumb.jpg] [Obrazek: 5921043800_1661196693_thumb.jpg] [Obrazek: 1998923400_1661196692_thumb.jpg]

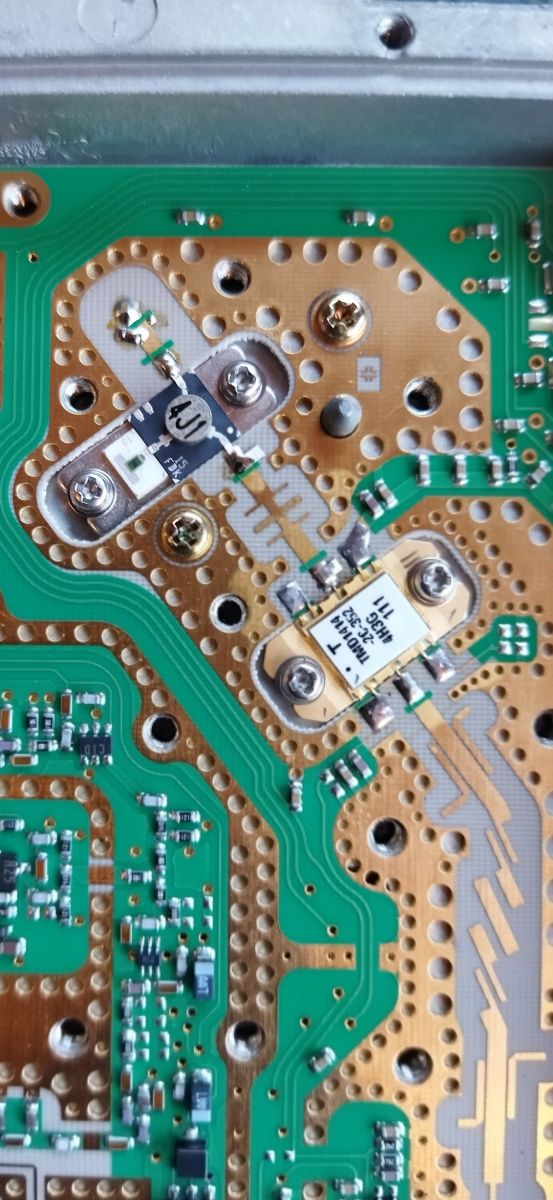

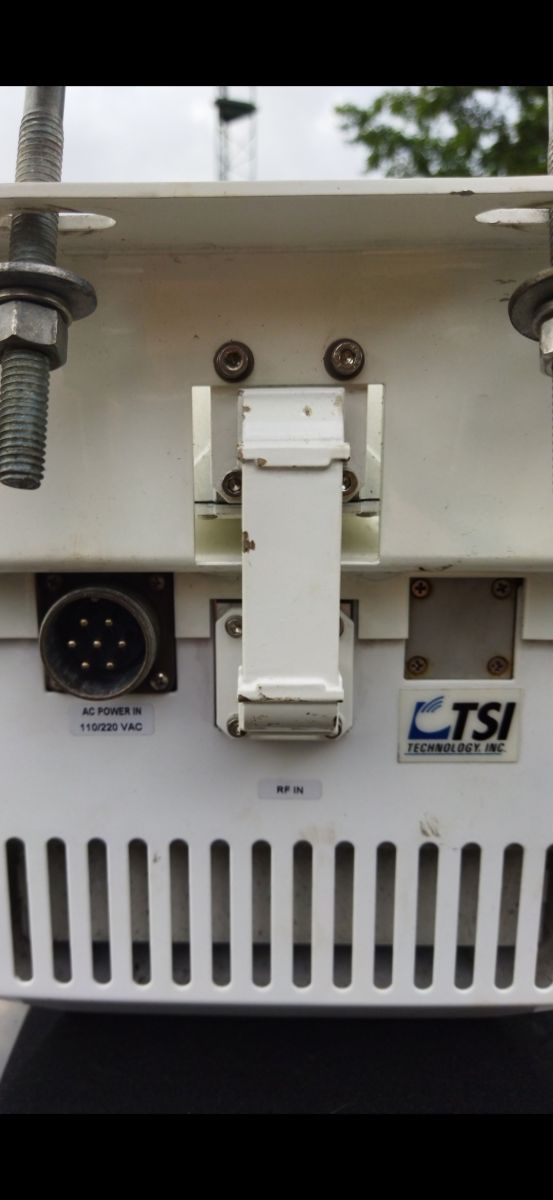

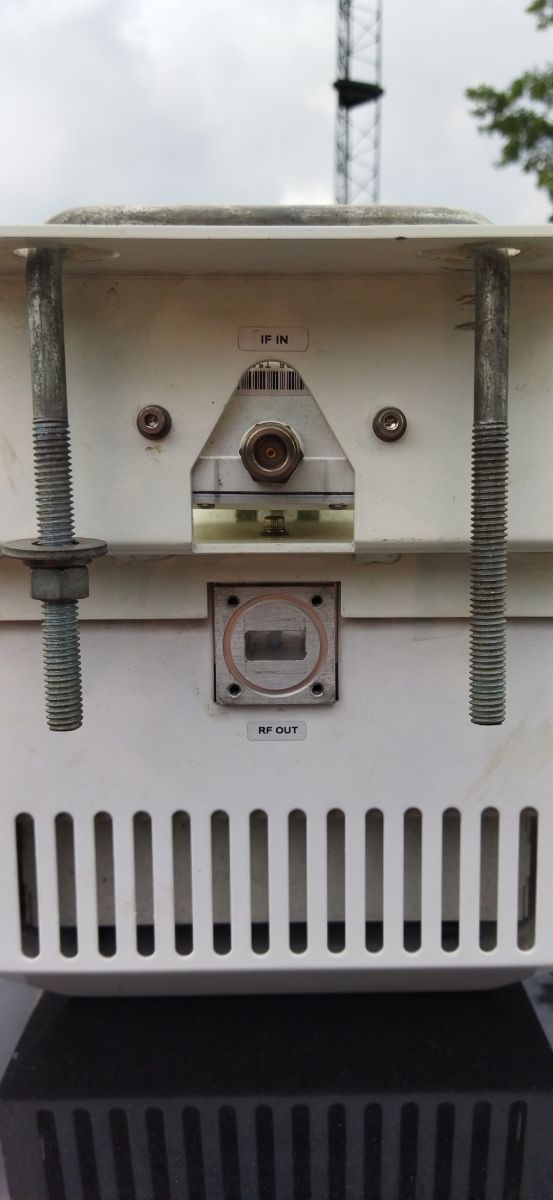

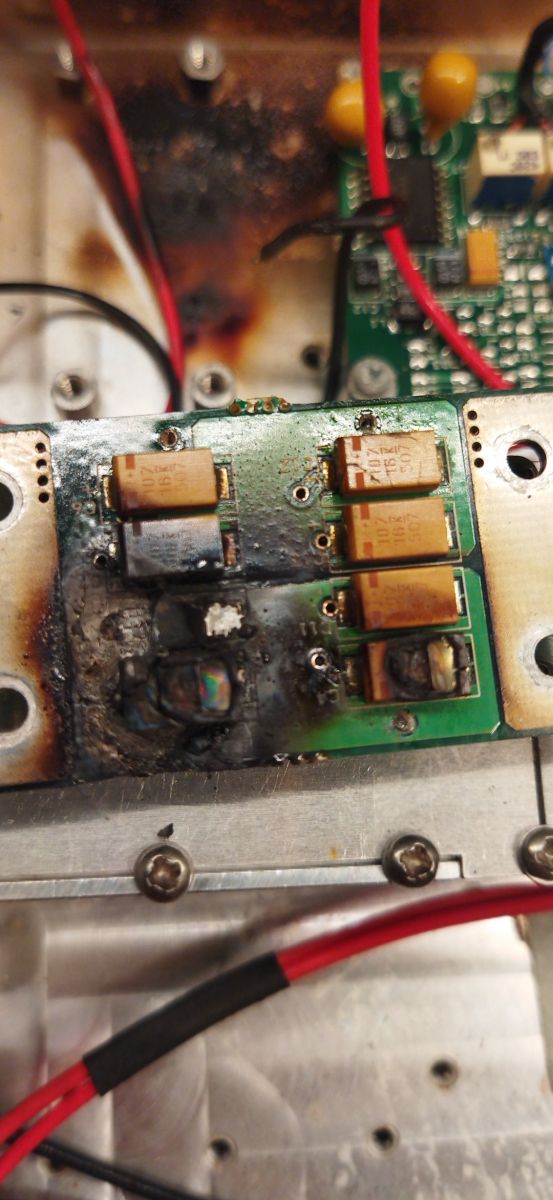

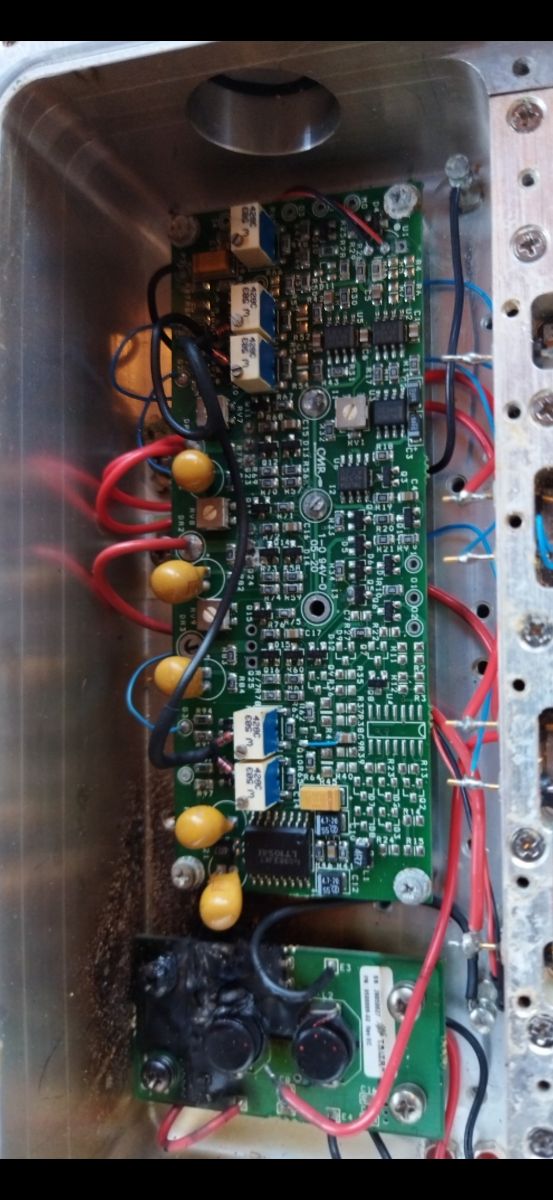

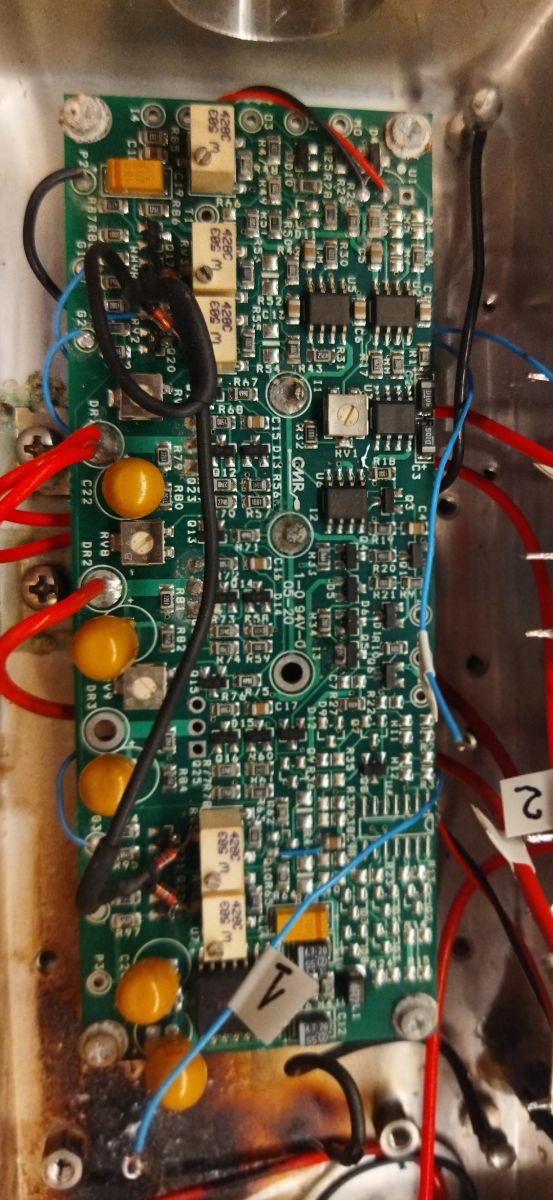

Zasilacz upalony  Sad i już myślałem że będzie tak z całym PA ale płytka sterująca jest na tyle mądrze zrobiona ze po przekroczeniu 14,4V odłącza napięcie dodatnie od tranzystorów i pozostaje tylko napięcie ujemne , sprawdziłem płytkę sterującą i wszystko niby ok
Oryginalnie napięcie dodatnie ustawione na niewiele ponad 6V a ujemne -1,22v.

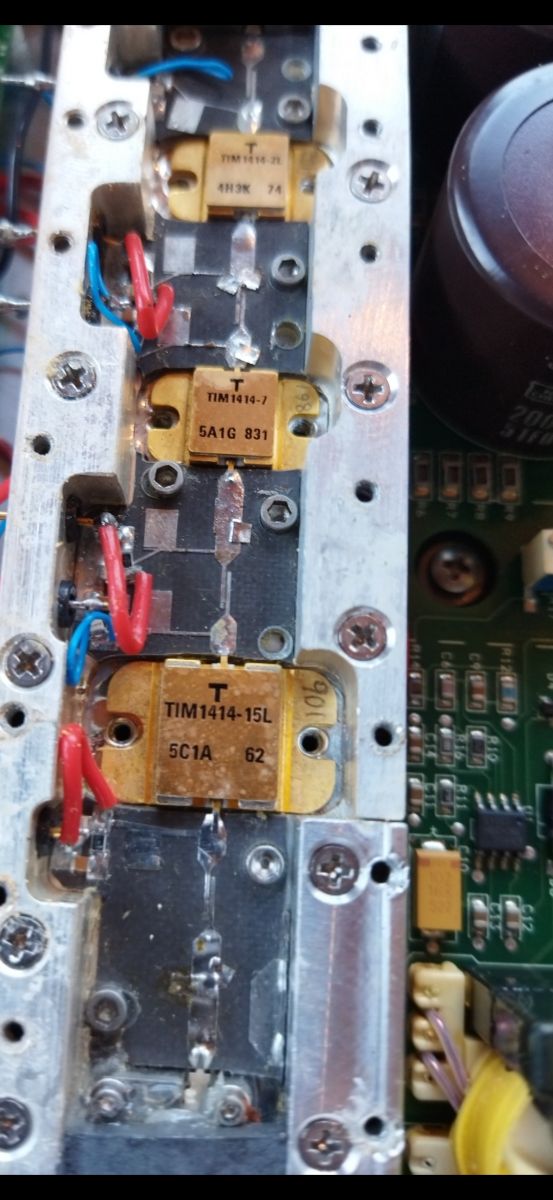

Podłączyłem 13V , prąd pobiera .... No ale 10Amper , prąd zmienia się przy zmianie napięcia ujemnego więc z nadzieją wnioskuję że tranzystory są sprawne ,  może uda się przestroić  na 3cm
